솔리드 엣지 2023 : 설계·해석·제조 워크플로 향상 및 협업 기능 강화
2022-11-01 5,498 18
  • 개발 및 공급 : 지멘스 디지털 인더스트리 소프트웨어
  • 주요 특징 : 직관적인 모델링 작업을 위한 UI 개선, 개인화 옵션 강화, 형상기반 정의 도구 향상, 지멘스 엑셀러레이터 포트폴리오의 솔루션과 연계 강화, MBD 기능 향상 위한 어드밴스드 PMI 애드 온 추가, 고품질 검사 문서 및 보고서를 자동 생성하는 인스펙터 애드 온, 5축 가공을 위한 새로운 황삭(roughing), 4축 로터리 가공 애드온, 와이어 가공 기능 추가, 클라우드와 토큰 기반 라이선스 옵션을 적용한 솔리드 엣지 SaaS 추가 등





지멘스 디지털 인더스트리 소프트웨어가 제품 설계, 엔지니어링, 제조를 위한 솔리드 엣지(Solid Edge) 소프트웨어의 최신 버전인 '솔리드 엣지 2023'을 발표했다.

솔리드 엣지 2023은 새롭고 향상된 사용자 경험, 지멘스 엑셀러레이터 포트폴리오(Siemens Xcelerator Portfolio)와의 상호 운용성 증대, 산업 워크플로 전반에 걸친 향상된 기능과 협업을 제공한다.

지멘스의 존 밀러(John Miller) 메인스트림 엔지니어링 소프트웨어 수석 부사장은 “3D 설계에서 고급 CAM 및 기술 출판물에 이르는 모든 것을 다루는 솔리드 엣지의 출시에 혁신적인 기술과 기능을 제공하기 위한 작업을 하고 있다. 더불어 이러한 기능을 우리 커뮤니티에서 사용할 수 있도록 하는 방법을 발전시키는 것 또한 중요하다”면서, “지멘스는 중소 제조업체들의 변화하는 비즈니스 요구사항을 더 잘 충족하도록 설계된 새로운 라이선스 옵션을 도입하고 있으며, 엑셀러레이터 셰어(Xcelerator Share)를 통해 더 큰 유연성과 가치, 높은 수준의 협업과 속도를 제공하고 있다”고 말했다.



작업의 직관성과 개인화 향상

솔리드 엣지의 새로운 룩앤필(look&feel)은 보다 직관적인 작업 방식, 강화된 개인화 옵션, 향상된 모델링 작업방법을 포함하는 새로운 업데이트를 제공한다.



형상 기반 정의 도구 향상

솔리드 엣지의 형상기반 정의 도구(geometry definition tool) 기능이 향상되어 기존의 순서지정식 모델링 환경에 동기식 기술이 포함되며, 컨버전트 모델링(convergent modeling)을 통해 생성된 부품은 추가적인 변환 작업 없이 시뮬레이션에 사용된다.

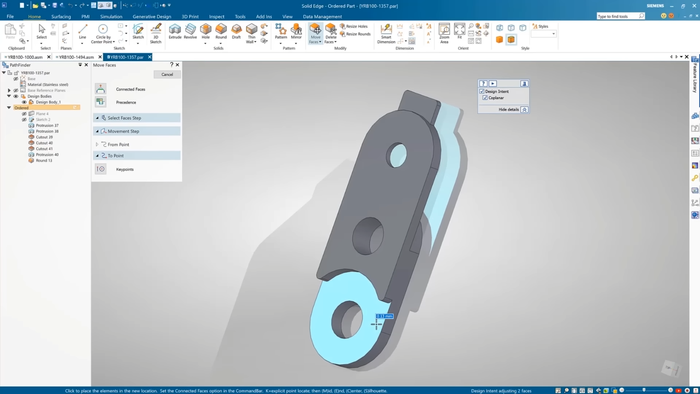

▲ 순서지정식 모델링 환경에 동기식 기술이 포함됐다.(이미지 : Siemens Software 유튜브 캡처)



설계 데이터의 활용 확장 지원

솔리드 엣지 2023은 설계 데이터를 활용한 다양한 확장성을 지원한다. 솔리드 엣지의 데이터는 NX 메카트로닉 콘셉트 디자이너(NX Mechatronics Concept Designer : MCD)와 프로세스 시뮬레이트(Process Simulate)를 비롯한 지멘스 엑셀러레이터 포트폴리오의 솔루션과 밀접하게 연계할 수 있다.

또한, 솔리드 엣지 2023은 모델 기반 정의(Model Based Definition : MBD) 기능 향상을 위해 3D PMI를 포함한 제품 데이터 모델을 다양하게 확장 및 활용하기 위하여 고품질의 치수, 가공기호 등을 포함하는 새로운 솔리드 엣지 어드밴스드 PMI 애드 온(Advanced PMI add-on) 기능을 추가하였다.

새로운 솔리드 엣지 인스펙터 애드 온(Inspector add-on)은 검사와 계측을 위해 중요한 설계와 제조 특성을 자동으로 식별, 레이블 지정, 추출할 수 있는 도구를 제공하며, 이후 제조 공정에서 활용할 수 있는 고품질 검사 문서 및 보고서를 자동으로 생성한다.




▲ 2023 버전에서 추가된 솔리드 엣지 인스펙터 애드 온(이미지 : Siemens Software 유튜브 캡처)



제조 및 시뮬레이션 기능 강화

새로운 어드밴스드 제조 기능에는 솔리드 엣지 CAM Pro의 5축 가공을 위한 새로운 황삭(roughing), 4축 로터리 가공 애드온, 와이어 가공(wire EDM) 기능이 포함된다.

새로운 스마트 머신 키트 라이브러리(Smart Machine Kits library)는 기계 가공의 최첨단 분야에서 일하는 사람들을 위해 표준화되고 전문적으로 제작된 기계 시뮬레이션 키트에 쉽게 접근할 수 있도록 하여, 엔지니어가 일반적으로 필요한 것보다 훨씬 짧은 시간 안에 전체 기계 시뮬레이션을 시작하고 실행할 수 있도록 돕는다.

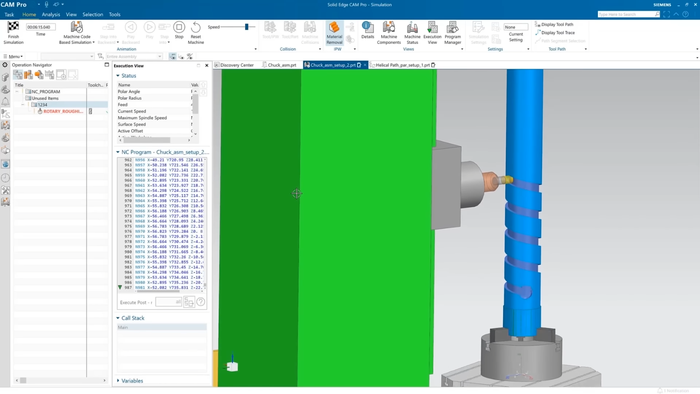

▲ 솔리드 엣지 CAM Pro에 4축 로터리 가공 애드온이 추가됐다.(이미지 : Siemens Software 유튜브 캡처)



클라우드 기반의 솔리드 엣지 SaaS

또한 솔리드 엣지 2023과 함께 도입된 솔리드 엣지 SaaS는 엑셀러레이터 셰어를 통해 어디서나 액세스할 수 있는 클라우드와 결합된 가치 기반 라이선스를 제공한다. 솔리드 엣지 SaaS를 구독하면 제공되는 새롭고 유연한 라이센싱 옵션을 통해 필요할 때 기능을 추가함으로써 제너레이티브 디자인, 포인트 클라우드 데이터 활용, 전기 라우팅, PCB 협업, 고급 시물레이션 등의 실행을 위한 통합 애드온 모듈을 활용한다. 이들 기능은 유연한 토큰 기반 라이선스 방식으로 손쉽게 조합 활용할 수 있다.

한편 제품 엔지니어링 데이터는 클라우드에 안전하게 저장되며, 엑셀레이터 셰어를 사용하면 언제 어디서나 모든 장치에서 보다 넓은 밸류체인과 팀을 통해 쉽게 공유할 수 있다. 증강 현실(AR) 기능을 사용하면 실제 환경과 동일한 데이터를 볼 수 있다.

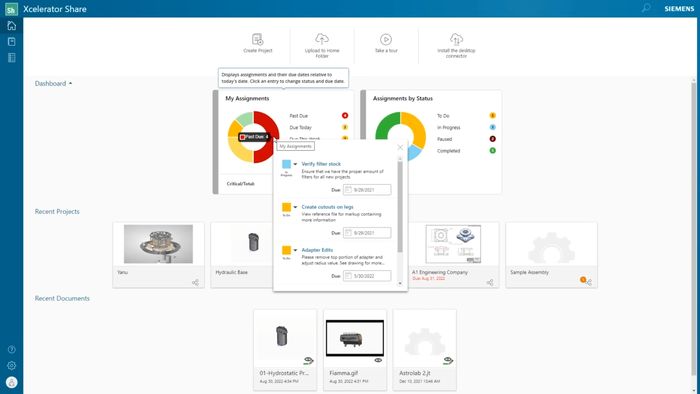

▲ 엑셀러레이터 셰어를 통해 클라우드와 결합된 SaaS 형태의 솔리드 엣지를 제공한다.(이미지 : Siemens Software 유튜브 캡처)



■ 기사 내용은 PDF로도 제공됩니다.

정수진 sjeong@cadgraphics.co.kr


출처 : 캐드앤그래픽스 2022년 11월호
