피델리티 CFD : 터보 기계 해석을 위한 CFD 소프트웨어 패키지
2023-08-02 4,146 18
  • 개발 및 공급 : Cadence Design Systems
  • 주요 특징 : 터보 기계의 CFD 해석을 위한 기능 제공, 기본 CFD 기술부터 High-Order 솔루션까지 사용 가능, 단일 해석 환경 및 워크플로 제공, 파이썬 스크립트를 통한 자동화, 다양한 상용 코드와 호환성 지원 등
  • 자료 제공 : 나인플러스IT

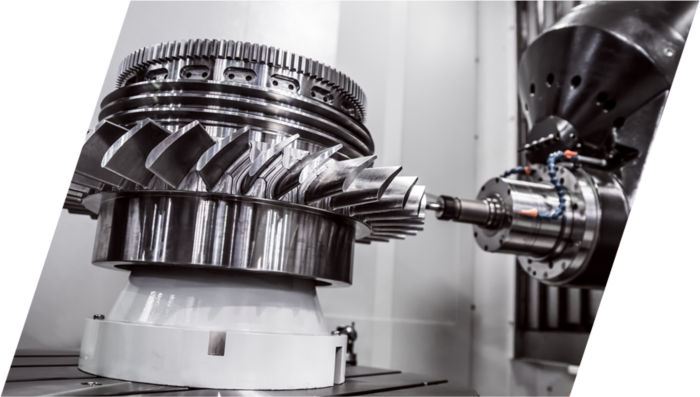

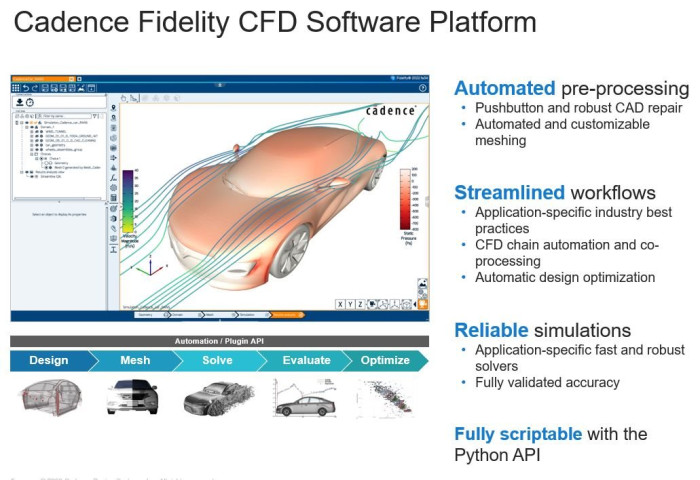

피델리티 CFD(Fidelity CFD)는 케이던스(Cadence)의 CFD 소프트웨어로 고난도 수치 알고리즘, SRS, HPC를 통해 CFD(전산유체역학) 기술의 도약을 준비하고 있다. 통합된 CFD 플랫폼을 통해 기본적인 CFD 기술부터 High-Order 솔루션까지 간편하게 사용할 수 있으며 터보 기계(Turbomachinery)를 위한 CFD 프로젝트 수행에 특장점을 갖고 있다.





피델리티 CFD 소프트웨어는 사용자의 프로젝트 작업 환경과 요구 조건에 적합한 솔루션을 간편하게 선택하여 응용할 수 있다. 피델리티 CFD의 가장 큰 장점은 작업 속도를 단축시키면서도 정확도를 놓치지 않고, 반대로 정확도를 높이면서도 작업 시간이 늘어나지 않는다는 것이다.



피델리티 CFD의 주요 특징

  • 모든 유형의 유체 해석 + 회전식 터보 기계 해석
  • 메셔/솔버를 위한 기본 코어 제공(최대 32코어)
  • 단일 환경 및 워크플로(Preliminary Design - Pre - Solving - Post)
  • 파이썬 스크립트를 통한 자동화 기능
  • Compressor 및 Turbine Map의 Speed line 자동 계산
  • 타사의 상용 코드와 매끄러운 호환성



피델리티 애자일 - Preliminary & Detailed 1D, 3D Design

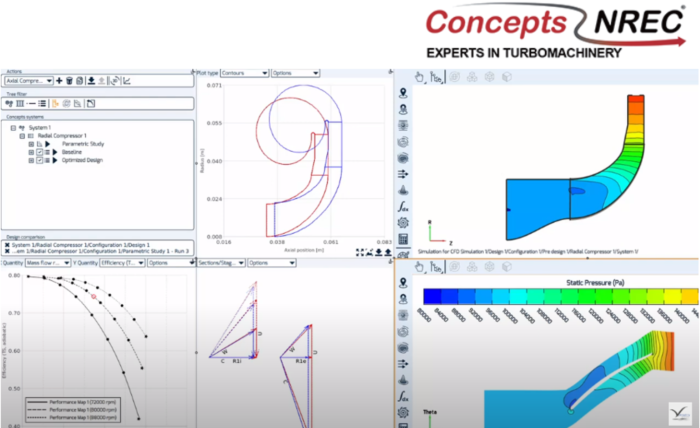

케이던스는 터보 기계를 위한 콘셉트 디자인 솔루션 기업인 Concepts NREC와 오랜 기간 파트너십을 형성하고 있다. System/Cycle design, Preliminary sizing, Fluid dynamics, Mechanical stress/vibration analysis까지 단일한 피델리티 플랫폼 안에서 피델리티 애자일(Fidelity Agile)을 사용하여 콘셉트 디자인 작업부터 시작되는 CFD의 모든 작업을 할 수 있다.





피델리티 오토메시 - 전처리

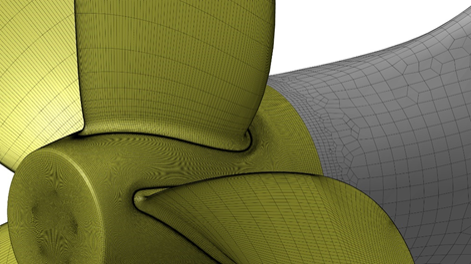

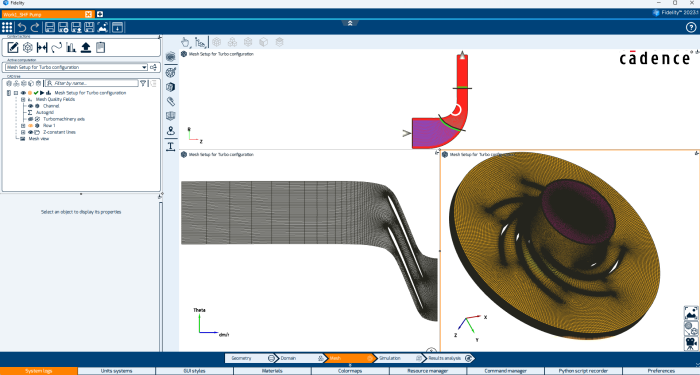

피델리티 오토메시(Fidelity AutoMesh)를 통해 어떠한 형태의 지오메트리도 직관적인 방식으로 고품질의 격자 생성이 가능하다. 터보 기계의 Structured Meshing부터 복잡한 Unstructured Grid Generation까지 활용 범위가 넓다. 격자 생성 시간을 최소화하면서도 그리드(grid)의 품질을 보장해주는데 강점이 있으며, 피델리티 오토메시를 통해 생성된 Structured 및 Unstructured 각각의 격자를 자연스럽게 혼용 가능하다. 또한 피델리티 오토메시를 통해 생성된 격자는 모든 주요 CFD 플랫폼에서 사용 가능하며, 다양한 임포트&익스포트 포맷을 지원해 CFD 솔버 및 CAD 시스템에 매끄럽게 호환된다.





피델리티 플로 - 솔빙&후처리

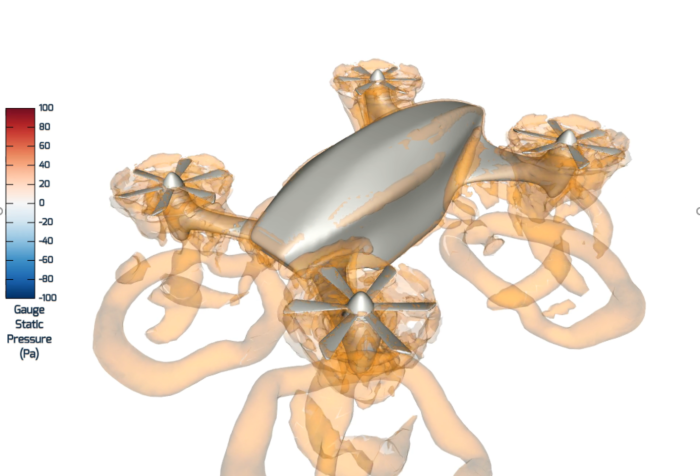

피델리티 플로(Fidelity Flow)는 복잡한 형상의 내/외부 유체 유동(flow) 해석을 위한 멀티피직스 전용 CFD 유동 통합 모듈이다. 모든 유형의 유동(압축/비압축성, 이상 가스 또는 실제 가스 등)을 해석할 수 있으며 열 전달, 연소, 다상, 캐비테이션, 복사, 화학 반응 등의 멀티피직스 해석이 가능하다.

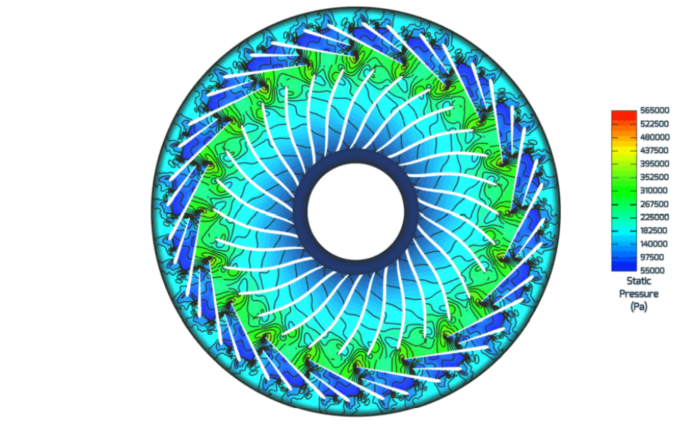

특히 피델리티 터보 라이브러리(Fidelity Turbo library)는 터보 기계와 같이 회전을 사용하는 기계의 해석을 위한 터보 기계 전용 라이브러리이며, 터보 솔버(Turbo Solver)는 모든 시장에서 빠르고 정확한 결과를 배출하는 솔버로 풍력 터빈, 터보 차저, 항공 엔진, 유압 터빈 등의 회전 기계 분야를 위해 설계되었다. 터보 기계 설계의 시작부터 해석, 사후 처리까지 하나의 환경에서 구동할 수 있다.






■ 기사 내용은 PDF로도 제공됩니다.

정수진 sjeong@cadgraphics.co.kr


출처 : 캐드앤그래픽스 2023년 8월호
