ZWCAD 2024 : 하드웨어 가속화로 효율적인 대용량 도면 설계 지원
2023-07-03 5,222 18
  • 개발 : ZWSOFT
  • 주요 특징 : 하드웨어 가속화로 PC 그래픽 성능을 끌어와 빠른 도면 작업이 가능한 2D CAD 솔루션, DWG 100% 호환, 네트워크 라이선스 지원, 무료 ZDREAM(지드림) 제공, 오토캐드와 동일한 명령어 및 사용법 지원, 다중플롯, 스마트 기능 지원 등
  • 공급 : 지더블유캐드코리아



2023년 6월에 출시된 ZWCAD 2024(지더블유캐드 2024) 신제품은 하드웨어 가속화 및 멀티 스레드 컴퓨팅 기술로 PC 하드웨어의 성능을 완벽하게 활용할 수 있어 효율성 및 안정성 성능이 향상되었다.

이로써 100MB 이상의 대용량 도면을 부드럽고 빠르게 작업할 수 있어 설계 환경에 최적화되었다.

또한, 기존에 고객이 요청했던 피드백을 바탕으로 다양한 기능이 업데이트되어, 오토캐드의 동적 블록을 대체할 수 있는 ‘플렉시 블록(FlexiBlock)’, 3D 점 데이터를 ZWCAD에 삽입하여 분석하고 데이터를 추출할 수 있는 ‘포인트 클라우드’, 면적 작업을 보다 효과적으로 할 수 있는 ‘면적 테이블’, 객체 특성창을 사용자화하고 보다 빠르게 확인할 수 있는 ‘빠른 특성창’ 기능 등이 주요 업데이트 사항이다.

이들 신기능 외에도 3D 뷰 최적화, 파일 비교, XREF 모듈 최적화, 증분 저장, 새로운 3D 뷰 위젯, 다중 문자 모듈 최적화 등의 다양한 업데이트가 이뤄졌다.



플렉시 블록

플렉시 블록(Flexiblock)은 특수 블록 참조 객체이며, 블록 객체에 특정 매개 변수와 작업을 추가하면 블록을 ‘변환’할 수 있다. 사용자는 설정된 매개 변수에 따라 자유롭게 블록의 모양을 조정할 수 있다.

고급 기능인 플렉시 블록은 사용자의 복잡한 설계 요구사항을 충족할 수 있는데, 플렉시 블록을 최대한 활용함으로써 사용자는 작업 시간을 절약하고 효율성을 향상시킬 수 있다. 예를 들어, 사용자는 문의 크기, 스타일 및 기타 매개변수를 포함할 수 있는 플렉시 블록을 만들 수 있다. 다양한 시나리오에 따라 사용자는 문의 모양을 조정하여 다양한 도면에 적용할 수 있으므로, 많은 블록을 생성하는 시간이 단축되고 데이터 관리 비용도 절감된다.

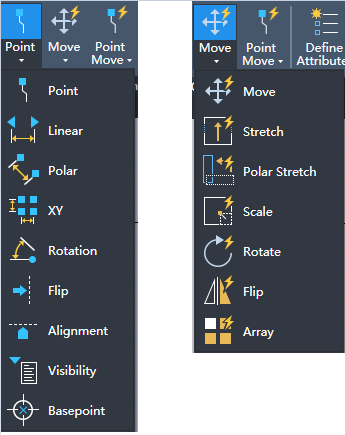

▲ 플렉시 블록에서 지원되는 매개 변수 및 동작



포인트 클라우드

포인트 클라우드(Point Cloud) 데이터는 3D 레이저 스캐너 또는 기타 방법으로 얻을 수 있는 많은 포인트로 구성된 3D 데이터이다. 포인트 클라우드는 측량 및 매핑, 건물 개조, 기타 산업에 주로 사용된다. ZWCAD 2024의 포인트 클라우드 기능은 실제 객체의 3D 형상 데이터를 가져와 사용자가 보다 빠르고 정확하게 정보를 얻고, 오류를 줄이며, 설계의 정확도와 정밀도를 향상시킬 수 있다.

포인트 클라우드의 주요 내용은 다음과 같다.



  • 사용자는 포인트 클라우드 파일을 첨부하여 가져올 수 있다. RCS, RCP, E57, LAS, LAZ, PTS 등 다양한 파일 형식이 지원된다.
  • 상세도와 포인트 크기를 설정하여 시각적 효과를 다음과 같이 조정할 수 있다.
  • 3D 점 데이터의 색상 스타일을 변경하여 각 점을 스타일화할 수 있다. 또한, 투명도의 조정은 다양한 시각화를 나타낼 수 있고, 이러한 속성의 설정은 포인트 클라우드 데이터의 특성을 표현할 수 있다.
  • 사용자가 불필요한 데이터를 제거하거나 원하는 데이터를 추출하여, 보다 효율적인 처리 및 분석을 위해 선택한 포인트 클라우드를 다각형, 직사각형 또는 원형 경계를 통해 자를 수 있다.
  • 단면 평면 기능을 적용하여 평면 또는 곡면의 투영 또는 단면을 얻을 수 있다. 그 후, 단면 평면에서 하나 이상의 교차선을 추출하여 윤곽선 또는 경계를 나타낼 수 있다. 단면 섹션은 사용자가 3D 객체의 내부 구조 또는 모양을 분석하는 데 도움이 된다.
  • 포인트 클라우드 관리자는 현재 도면에 점 구름 항목을 나열하며, 사용자는 하나 또는 일부 항목을 숨기거나 표시할 수 있다.

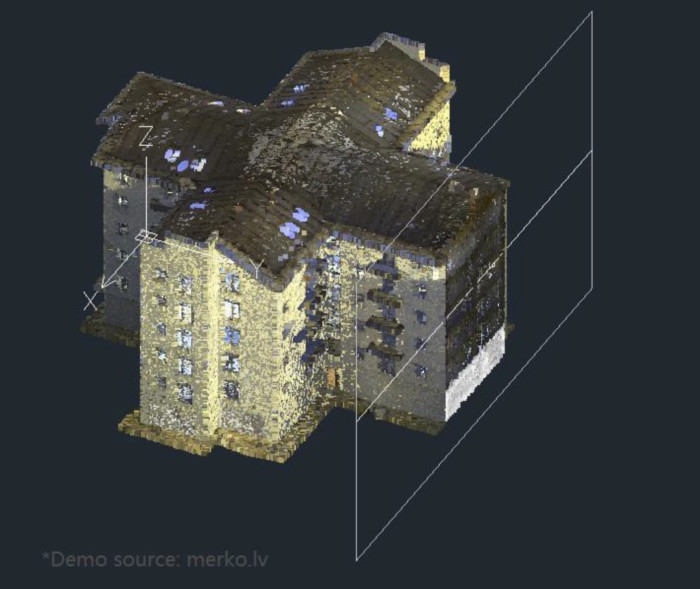

▲ 포인트 클라우드



하드웨어 가속화

하드웨어 가속은 사용자 컴퓨터의 그래픽 프로세서(GPU)를 사용하여 그래픽 데이터를 처리하는 기술이며, 고성능 컴퓨터 구성을 효과적으로 사용하면 소프트웨어의 성능과 속도를 향상시키는 동시에 사용자의 작업 효율성과 도면 정확도를 향상시킬 수 있다. 성능이 높은 컴퓨터를 사용하는 일부 사용자에게는 하드웨어 가속이 ZWCAD의 사용자 환경을 개선하는 좋은 방법이 될 수 있다.

‘옵션’ 대화 상자 → ‘표시’ 탭 또는 오른쪽 하단의 바로 가기 버튼을 통해 패널을 열고, 소프트웨어는 그래픽 카드 모델과 OpenGL 버전이 하드웨어 가속 지원 여부를 자동으로 확인한다.



하드웨어 가속화를 통한 두 가지 개선 방법

  • 2D 와이어프레임 스타일에서 사용자의 작업 효율이 향상되었으며, 특히 큰 도면에서는 ZOOM, 축척 및 기타 명령어를 원활하게 사용할 수 있다.
  • 설계 정확도가 향상되었다. 하드웨어 가속 기능을 사용하면 매끄러운 선 또는 안티앨리어싱 옵션을 켜도 성능이 저하되지 않으며, 그래픽 디스플레이 정확성이 높아진다.

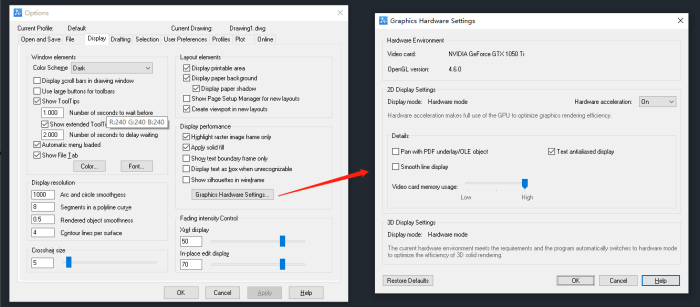

▲ 옵션 대화 상자에서 하드웨어 가속 패널 열기



면적 테이블

면적 테이블 기능은 선택한 객체 영역에서 면적 계산 및 치수를 생성하고, 면적 테이블을 생성하며, 외부 파일을 내보낼 수도 있다. 이를 통해 사용자는 객체의 영역을 보다 빠르고 편리하게 구성, 계산 및 관리하고 데이터를 시각적으로 표시하여 도면의 정확성과 효율성을 향상시킬 수 있다.

  • 주석에서 면적 테이블 명령을 클릭하여 면적 테이블 대화 상자를 실행하고, 사용자는 면적 이름, 치수, 테이블, 경계 세트 등을 설정할 수 있다.
  • 객체 선택 후 면적을 자동으로 측정하고 치수를 지정하여 사용자가 번거로운 수동 계산 및 치수 작업을 피할 수 있다. 또한 선택한 객체의 전체 면적을 자동으로 계산하여 테이블로 요약하거나 쉽게 볼 수 있도록 외부 파일을 내보낸다. 사용자는 테이블을 추가로 편집하고 분석하여 작업 효율성을 높일 수도 있다.

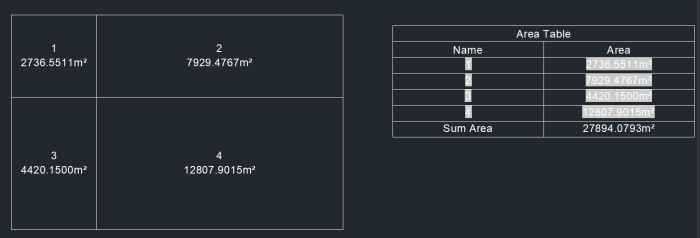

▲ 객체 선택 시 면적 테이블 자동 생성



빠른 특성 패널

이 기능을 설정한 후 객체를 클릭하면 빠른 속성 패널이 자동으로 나타난다. 사용자는 패널에 표시되는 속성을 사용자 정의할 수 있다. 도면 설계 과정에서 사용자는 객체 특성을 보거나 수정해야 하는 경우가 많은데, 빠른 특성 패널을 사용하면 객체 확인 효율성이 향상된다.

  • 시스템 변수 QPMODE를 1 또는 2로 설정하여 작업 공간에서 객체 선택 시 특성이 표시되는 빠른 특성 패널을 실행할 수 있다. 사용자는 특성 창을 사용하지 않더라도 선택한 객체의 특성을 빠르게 보고 직접 편집할 수 있다.
  • 사용자 인터페이스 정의(CUI)에서 요구 사항에 따라 일반 객체 유형 및 특성을 사용자 정의할 수 있으며, 원하는 특정 정보를 빠르고 편리하게 보고 편집할 수 있다.

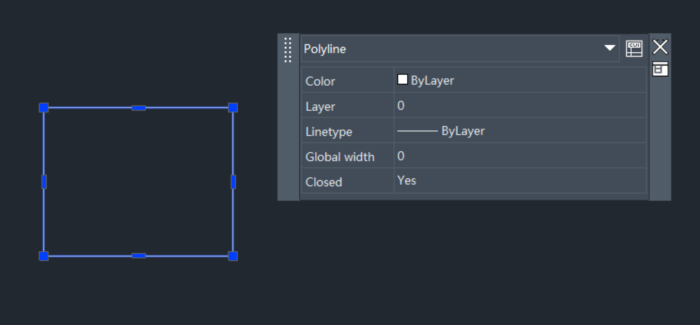

▲ 객체 선택 후 빠른 특성 패널을 이용한 편집





■ 기사 내용은 PDF로도 제공됩니다.

정수진 sjeong@cadgraphics.co.kr


출처 : 캐드앤그래픽스 2023년 7월호
