progeM : 기계 라이브러리 및 유틸리티로 편리한 설계 지원
2023-08-02 4,702 18
  • 개발 및 공급 : 플라인소프트
  • 주요 특징 : 프로지캐드용 서드파티 툴로 기계 설계를 위한 라이브러리 및 유틸리티 지원, 다양한 기계 부품에 대한 표준 라이브러리 제공, 설계 작업에 유용한 다중플롯/엑셀 연동/치수 체크/일괄 문자 변환 등 유틸리티 기능 제공
  • 사용 환경(OS) : 윈도우 7 64비트 이상
  • 권장 사양 : i3 4세대 이상/AMD 라이젠 1세대 이상 프로세서, OpenGL 지원 그래픽 카드



프로지캐드(progeCAD)는 오토캐드와 동일한 사용법을 지원하며 DWG와 호환성을 제공하는 CAD 소프트웨어로, 영구 버전 및 네트워크 라이선스를 지원하는 것이 특징이다.

프로지캐드의 한국 총판인 플라인소프트에서는 프로지캐드에서 설계의 효율을 높일 수 있는 서드파티 툴인 progeM 라이브러리를 개발해 무료로 제공하고 있다.



progeM 표준 라이브러리




그림 1. progeM의 라이브러리



progeM을 설치하면 Proge_MACHNE_LIBRARY 메뉴에서 볼트, 너트, 핀, 키이, 와셔, 베어링, 형강, 손잡이, 핸들 등을 선택할 수 있으며, 선택하면 <그림 1>과 같은 화면에서 원하는 세부 항목을 선택한 후 도면에 삽입할 수 있다. 지원하는 라이브러리는 다음과 같다.

  • 볼트 : 육각머리 볼트, 육각구멍붙이 볼트, 아이 볼트, 사각 볼트, T홈 볼트, 접시머리 볼트, 스터드 볼트, U-볼트
  • 너트 : 육각 너트, 나비 너트, 캡 너트, 아이 너트, 로울링 베어링용, T홈 너트, 사각 너트, 홈붙이 너트
  • 핀 : 평행 핀, 테이퍼 핀, 슬롯테이퍼 핀, 헤드붙이 핀, 스프링 핀, 분할 핀
  • 키이 : 평행 키이, 구배 키이, 미끄럼 키이, 반달 키이
  • 와셔 : 평 와셔, 스프링 와셔, 혀붙이 와셔, 접시스프링 와셔, 이붙이 와셔, 로울링벵링너트, 발톱붙이 와셔
  • 오일실 : C형 멈춤링 축용, C형 멈춤링 구멍, C형 동심멈춤링 축용, C형 동심멈춤링 구멍, E형 링, 그립형 링 오일실
  • 베어링 : 볼 베어링, UNIT 베어링, 기타 UNIT 베어링, 로울러 베어링
  • 형강 : 구형형강, I형강, 채널형강, H형강, T형강, 리프Z형강, 모자형강, 경채널
  • 손잡이/핸들 : 손잡이1, 손잡이2, 손잡이3, 손잡이4, 핸들 1호, 핸들 2호, 핸들 3호, 핸들 4호
  • 스프라켓 : 스프라켓(25~240)
  • 모터 : 성신모터
  • 파이프 : 엘보, 밴드, 티이, 레듀서, 캡
  • 플랜지 : 철관제관 플랜지, 강관 삽입용접식, 동합금제관, 진공장치용, 유압용 플랜지, ANSI 플랜지
  • 스프링 : 피아노선 압축 스프링, 압축 스프링, 스테인레스선 인장 스프링, 인장 스프링
  • 기어 : 평기어, 헬리컬 기어, 베벨기어
  • 기계가공품 : 드릴, 미터탭, 파이프탭, 카운터 싱킹



progeM 유틸리티

progeM은 설계 작업에 유용한 다중플롯, 엑셀 연동, 치수 체크 등 실무에 필요한 유틸리티 기능을 제공한다.



다중플롯

다중플롯 기능은 여러 개의 도면을 한 번에 출력할 수 있는 기능이다. 일반적으로 다중플롯은 다음과 같은 세 가지 경우에 사용된다.

  • 여러 도면에 여러 개의 도면이 있는 경우
  • 여러 도면에 한 개의 도면이 있는 경우
  • 하나의 도면에 여러 개의 도면이 있는 경우



이러한 세 가지 경우를 모두 지원하여 원하는 도면과 출력 설정을 선택하면 프로지캐드가 자동으로 출력해 준다. 또한, 다중플롯은 PDF 형식으로도 출력할 수 있다.

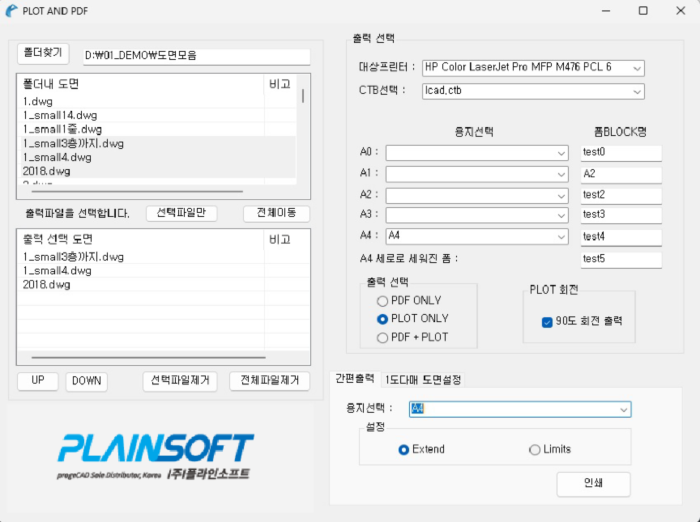

그림 2. 다중플롯



치수 체크

도면에 치수 목록을 조회할 수 있으며, 설계자가 임의로 변경한 치수 추적이 있어 설계의 오류를 막을 수 있다, 또한 치수 목록을 엑셀로 출력할 수 있어 전체 치수 목록이 필요한 경우 유용하게 쓸 수 있다.

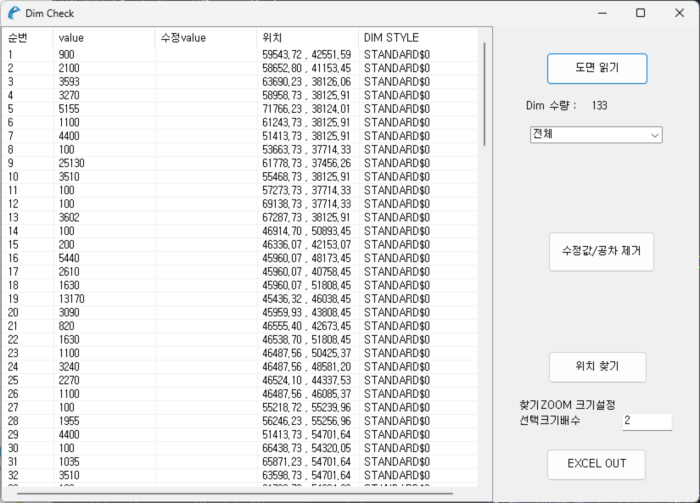

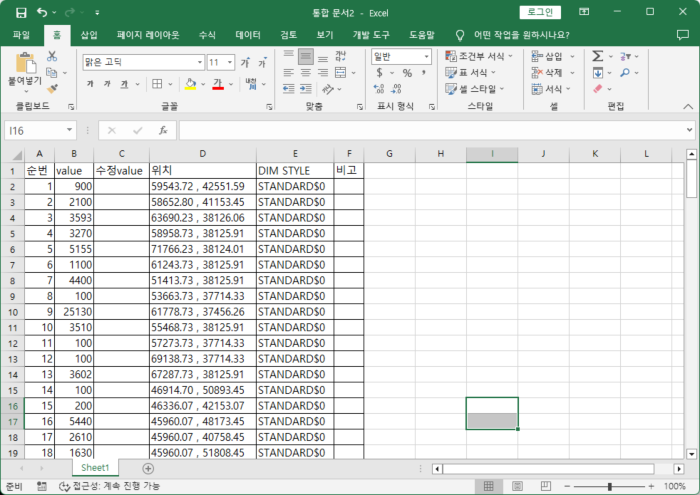

그림 3. 치수 체크 및 엑셀 출력

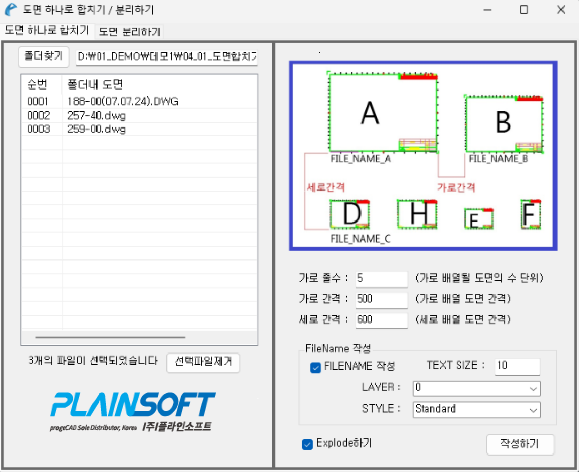

도면 합치기/분리하기

여러 개의 도면을 하나의 도면에 합치거나, 하나의 파일에 여러 도면이 있는 경우 자동으로 1품 1도로 만들어 주는 기능도 지원한다.

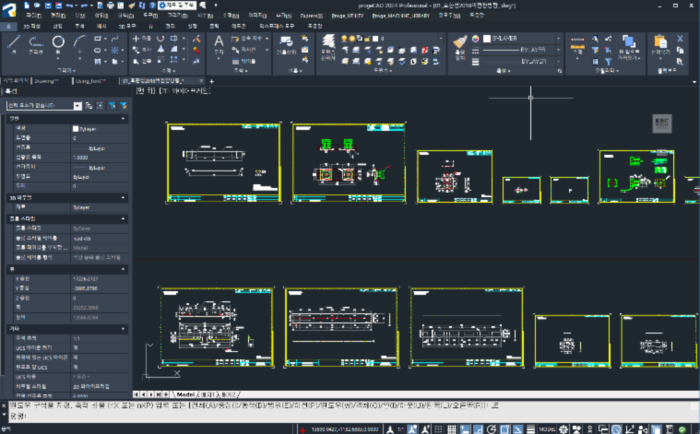

그림 4. 도면 합치기/분리하기



엑셀로 보내기/엑셀에서 가져오기

도면에 있는 표의 내용을 엑셀로 작성해야 하는 경우가 많다. 이 경우 문자를 하나하나 복사할 필요 없이 엑셀로 내보낼 수 있다. 반대로 엑셀의 내용을 CAD에 표의 형태로 작성하는 것도 가능해, 작업 시간을 줄이는데 도움이 된다.

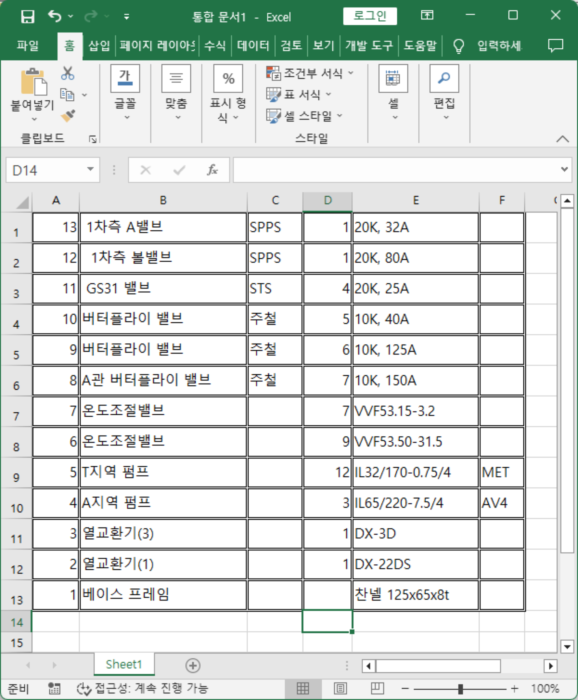

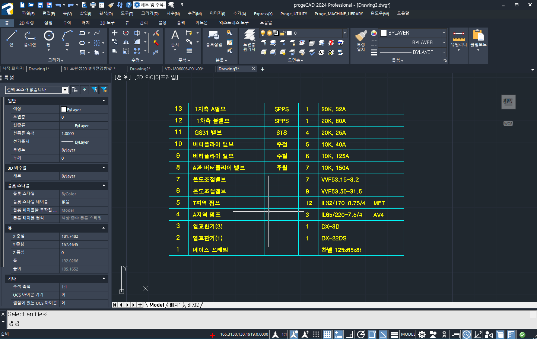

그림 5. 엑셀로 보내기/엑셀에서 가져오기



일괄 문자 변환

프로젝트를 진행하다 보면 많은 도면이 발생하며, 수정사항이 있을 때마다 많은 도면의 문자를 일괄 변환할 때가 있다. 이 때 REPLACE TEXT(일괄 문자 변환) 기능을 이용하면 도면을 일일이 열고 수정할 필요 없이 바꿀 수 있다.

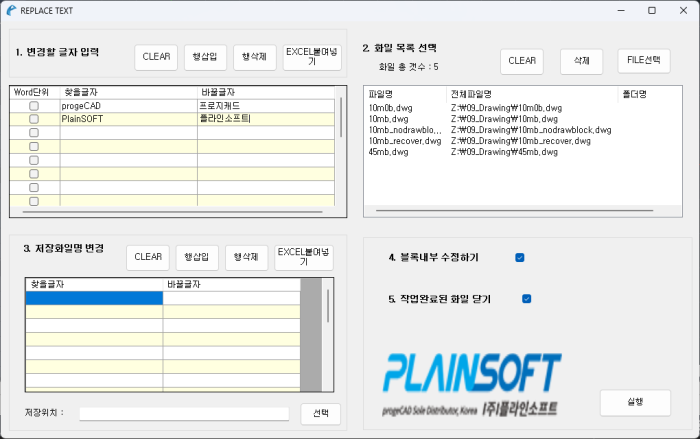

그림 6. REPLACE TEXT



맺음말

프로지캐드에서 progeM 기능을 이용하면 라이브러리는 물론 편리한 유틸리티를 제공한다. 프로지캐드 정품 사용자는 플라인소프트 홈페이지에서 신청하면 progeM을 무료로 사용할 수 있다. 또한 progeM은 프로지캐드의 새 버전이 출시될 때마다 기능과 라이브러리를 추가하고 있다.




■ 기사 내용은 PDF로도 제공됩니다.

정수진 sjeong@cadgraphics.co.kr


출처 : 캐드앤그래픽스 2023년 8월호
