리커다인 2024 : 솔버 성능과 접촉 해석 속도 향상된 다물체 동역학 해석 소프트웨어
2023-11-02 3,445 20
  • 개발 및 공급 : 펑션베이
  • 주요 특징 : 지속적인 솔버 개발을 통해 Static 솔버의 수렴성 향상, 접촉 해석 속도 향상, FFlex Static 신규 출시, Linked Assembly 툴킷 신규 출시, 지오메트리의 관계에 따른 메시 자동 업데이트, 부력 및 Gap Force 추가, 유연체 간 열전달 계산, Pre-Stress가 적용된 셸 요소 생성, DriveTrain 개선 등
  • 사용 환경(OS) : 윈도우 10/11(64비트)





2023년 11월 출시된 리커다인(RecurDyn) 2024는 지난 리커다인 2023에서 2년여의 지속적인 연구 개발을 통해 N-R Static 솔버 성능과 접촉 해석 속도가 향상되었다. 이번 리커다인 2024에서도 지속적인 솔버의 연구 개발을 통해 Static 솔버의 수렴성이 개선되었으며, 접촉 성능 또한 향상되었다. 이러한 솔버 성능 개선을 통해 유연체를 포함한 MFBD(Multi Flexible Body Dynamics) 모델의 정적 해석을 수행하는 기능인 FFlex Static이 새롭게 추가되었다.

또한, 새로운 힘 요소인 부력과 Gap Force가 추가되었으며, 유연체 간 열전달을 계산할 수 있는 Thermal Contact도 새롭게 추가되었다. 그리고 일반 CAD 지오메트리를 이용하여 체인, 무한궤도, 고무트랙, 벨트, 케이블 체인과 같은 어셈블리를 손쉽게 모델링하고 해석할 수 있는 Linked Assembly 툴킷이 새롭게 추가되었다.



솔버 기능 강화

Static 솔버 개선 및 FFlex Static

리커다인 솔버는 매 버전마다 개선을 거듭하고 있다. N-R Static 솔버의 경우 최근 3년여의 연구 개발을 통해 성능이 대폭 향상되었다. 안정적이고 정확하게 정적 평형상태를 계산할 수 있으며, 강체와 RFlex 보디(Modal method)는 물론 FFlex 보디(Nodal method)가 포함된 비선형 MFBD 모델의 정적 해석 수렴성도 대폭 강화되었다.

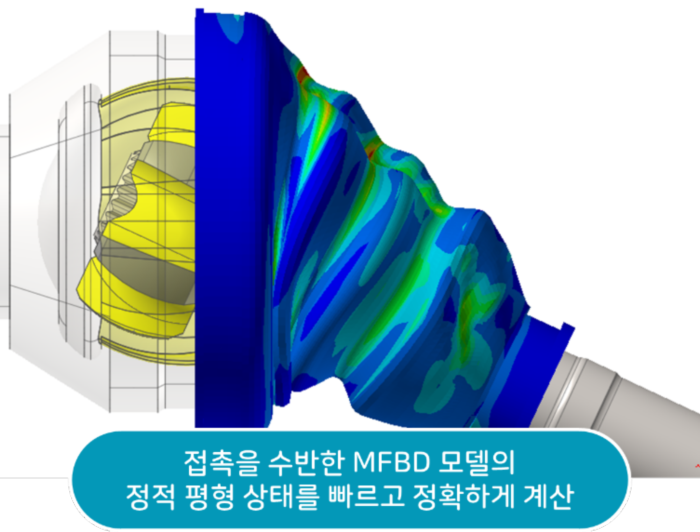

특히, FFlex 보디가 포함된 모델의 정적 해석을 수행할 수 있는 FFlex Static이 새롭게 추가되어 유연체에 대한 구조 해석을 통해 정적 상태의 변형 및 응력 확인이 가능하며, FFlex 보디의 Self-Contact는 물론 다른 보디 간의 접촉까지 고려한 MFBD 모델의 정적 해석을 지원한다. 또한, 유연체의 변형된 형상이 필요한 경우, 정적 해석과 Extract 기능을 활용하면 손쉽게 변형된 형상을 만들 수 있다.

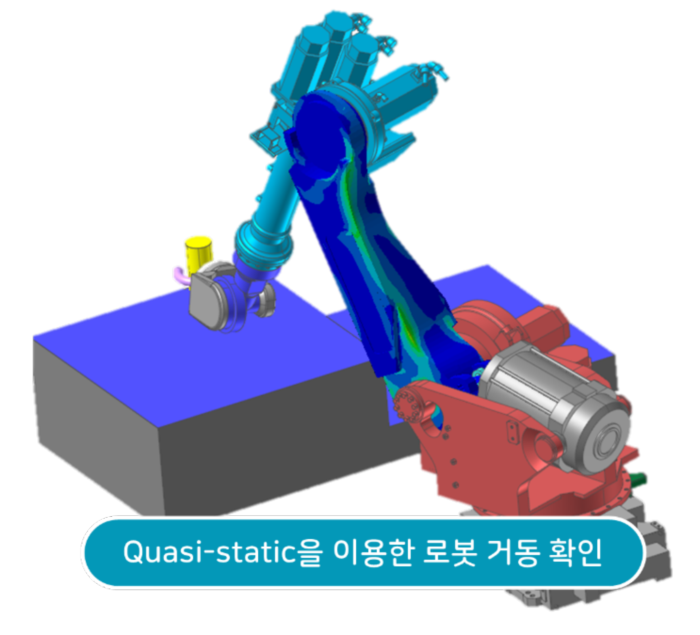

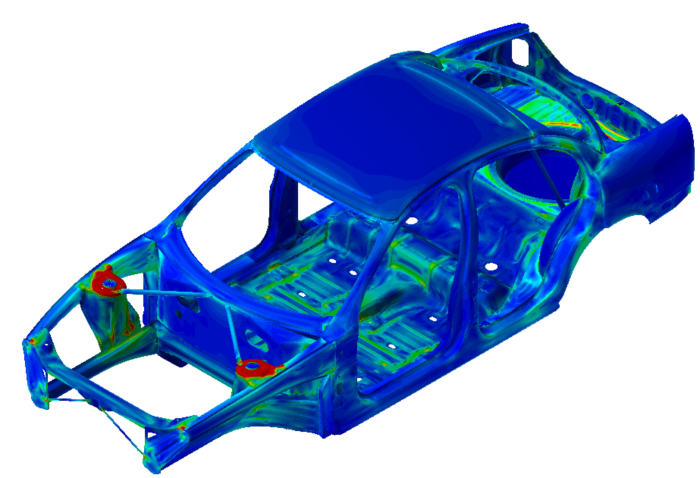

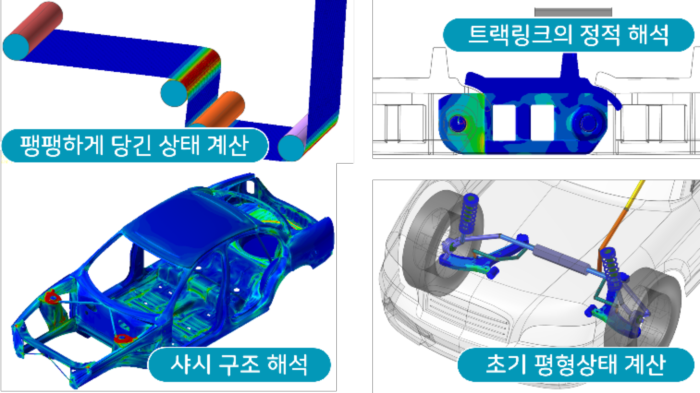

이를 통해, 자동차, 굴착기와 같은 모델의 초기 평형 상태를 사전에 계산함으로써, 해석 속도와 정확도를 개선하고 동적 조건을 고려하기 전 정적 해석을 이용한 사전 튜닝을 통해 전체적인 해석 시간을 절감할 수 있다. 또한, 관성의 효과가 작은 모델의 경우 준정적 해석(quasi-static analysis)을 이용하여 모델의 거동을 빠르게 확인할 수 있으며, 시스템의 가동 범위(range of motion)나 보디 간의 간섭을 정적 해석으로 예측할 수 있다.





접촉 해석의 다중 프로세서 처리 확대

다중 프로세서 처리(SMP) 지원과 알고리즘 개선을 통해 대폭 향상된 성능을 보여준 기존 Geo Surface Contact 요소에 이어, 이번 리커다인 2024에서는 Geo Sphere/Cylinder/Curve(3D, 2D)/Circle(2D) Contact 요소까지 다중 프로세스 처리를 확대 지원하게 되었다. 리커다인 2024에서 별도의 모델 수정 없이 향상된 접촉 성능이 적용된다.

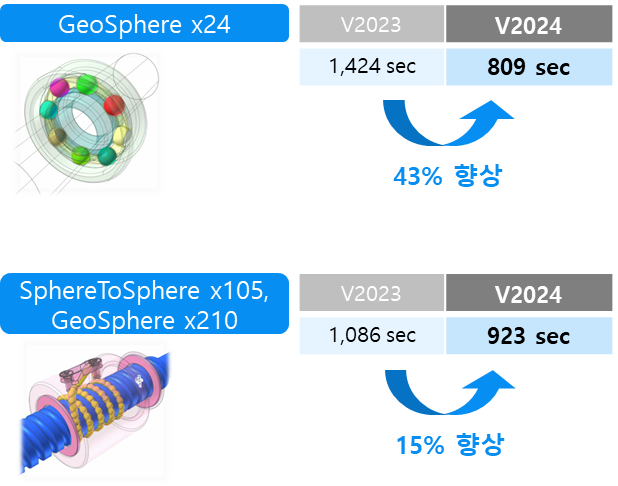

▲ SMP를 통한 접촉 해석 성능 향상



또한, 커브(curve)의 3차원 접촉 모델링에 최적화된 Geo Curve 3D와 Geo Sphere to Curve 3D가 새롭게 추가되어 빔(beam) 케이블이나 베어링과 같이 커브 혹은 서클(circle) 형상을 가지는 기계 부품의 3차원을 고려한 접촉해석을 더욱 빠르고 정확하게 수행할 수 있다.

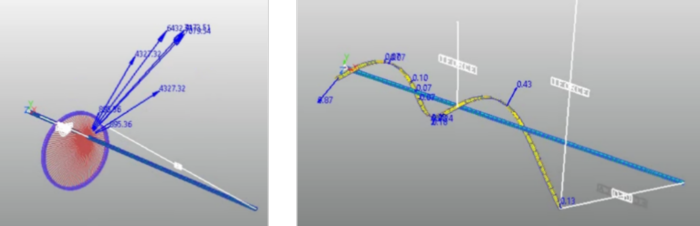

▲ 빔 케이블의 접촉 모델



MFBD 기능 강화

Thermal Contact

유연체의 열전도에 의한 열응력을 MFBD 해석에 실시간으로 적용할 수 있는 FFlex Thermal 기능에 Thermal Contact가 새롭게 추가되었다. Thermal Contact는 전도에 의한 두 유연체 사이의 열전달을 계산하는 기능이다. 이 기능을 통해 서로 다른 부품 간 열전도, 열팽창 및 열응력을 고려할 수 있다. 예를 들어 모터와 같이 회전자에 열에너지가 발생하고 고정자로 전달되는 경우를 Thermal Contact 기능을 이용하여 모델링하고 결과를 확인할 수 있다.

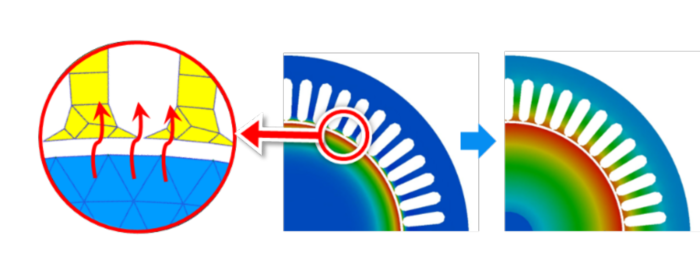

▲ Thermal Contact를 활용한 열전도 모델



지오메트리 연결 관계를 통한 메시 자동 업데이트

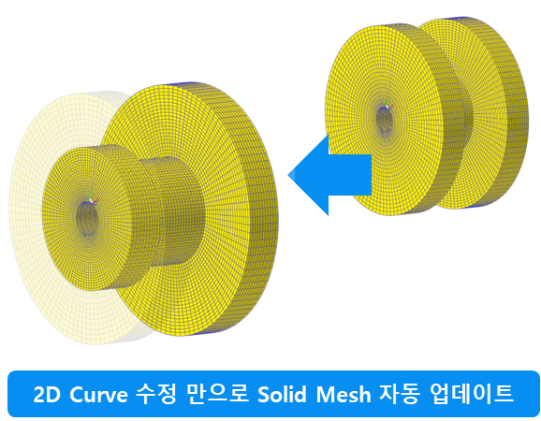

리커다인 2024에서는 메셔(Mesher)에 Surface Mesh 기능을 추가하고 기능을 강화하여 기존 지오메트리 연결관계에 따른 형상 자동 업데이트 기능을 메시에도 확장 적용하였다. Surface Mesh를 통해 생성한 셸 요소를 기반으로 솔리드(solid) 요소를 생성하면 커브 형상 등의 기반이 되는 지오메트리 수정을 통해 솔리드 요소까지 자동으로 업데이트할 수 있다.





셸 요소의 Pre-Stress

리커다인 2024에서는 손쉽게 Pre-Stress가 적용된 셸 요소를 생성할 수 있게 되어 복잡한 형상의 메시에도 Pre-Stress를 적용할 수 있게 되었다. 이 기능을 통해 모델링 시간도 크게 줄일 수 있다.

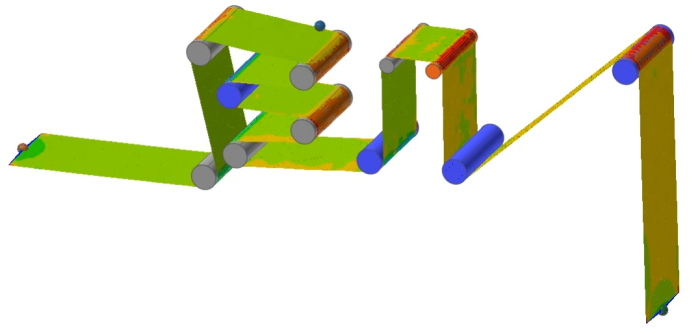

▲ Pre-Stress가 적용된 웹 핸들링 모델



Professional(MBD) 기능 강화

Buoyancy Force(부력)

부력을 계산할 수 있는 Buoyancy Force가 새롭게 추가되었다. 수면 및 유속 방향의 기준 좌표와 부력 대상이 될 보디를 선택하여 부력을 적용할 수 있으며, 강체와 유연체에 모두 적용할 수 있다. 또한, 부력 계산을 위한 다양한 유체 속성 정보를 설정할 수 있으며, 시간에 따라 유속 크기가 변화하는 것도 표현할 수 있다.

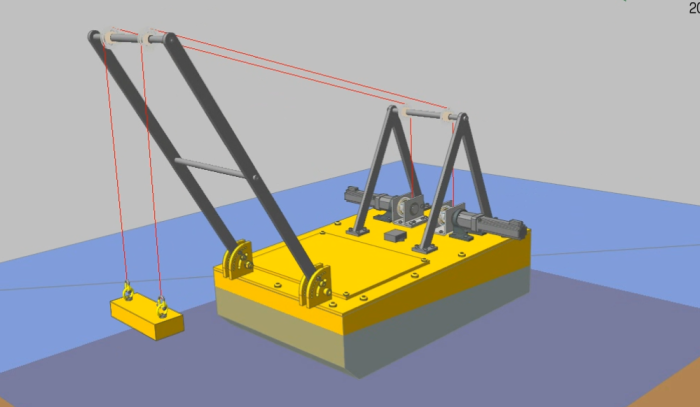

▲ 부력을 적용한 해상 크레인 모델



CFD 연성 해석을 수행하지 않고도 부력을 적용할 수 있기 때문에, 복잡한 유동은 고려할 필요 없이 부력만 적용하면 되는 모델을 빠르게 시뮬레이션할 수 있다.



Gap Force

보디와 보디 사이에 사용자가 지정한 간격을 유지하도록 두 보디 양쪽에 힘을 가하는 Gap Force 요소가 새롭게 개발되었다. 각 보디의 위치 및 자세가 변경되어 사용자가 지정한 간격보다 커지거나 작아지면 지정된 간격을 유지하도록 Action Body에 힘이 가해진다.

Gap Force를 이용하여 공력이나 자력에 의해 부품이 떠 있는 모델을 만들어 시뮬레이션할 수 있다. 예를 들어, 에어 베어링이나 마그네틱 베어링으로 부품 간의 접촉을 방지한 리니어 가이드 등을 모델링할 수 있다.

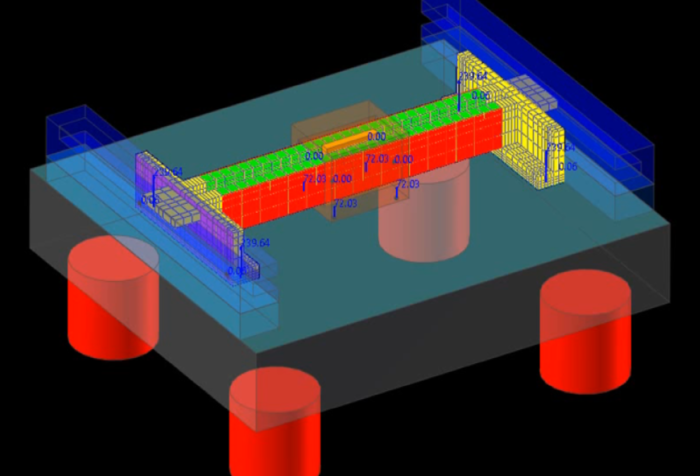

▲ Gap Force를 이용한 리니어 가이드 모델



툴킷 기능 강화

Linked Assembly

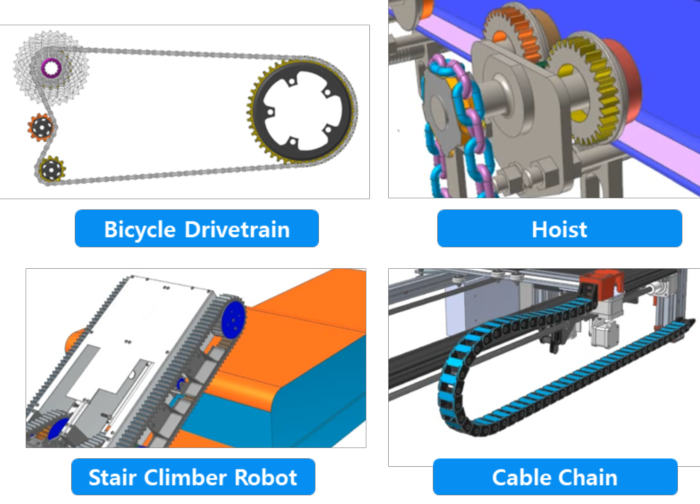

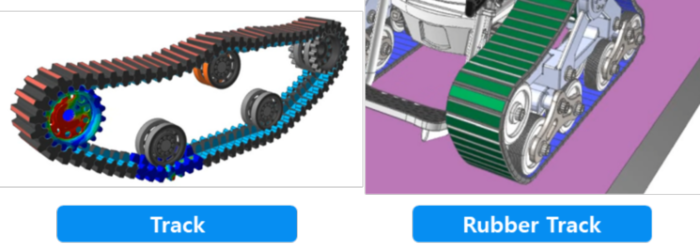

리커다인 2024에서 새롭게 추가된 Linked Assembly는 일반 CAD 지오메트리를 이용하여 체인(Chain), 무한궤도(Caterpillar), 고무트랙(Rubber Track), 벨트(Belt), 케이블 체인(Cable Chain) 같은 어셈블리를 생성할 수 있는 모델링 자동화 및 해석 툴킷이다. 어셈블리를 생성할 때 Contact, Force와 같은 연결 관계도 자동화 기반으로 쉽게 생성할 수 있다. 이를 통해 다양한 형상 또는 더욱 정밀한 형상으로 어셈블리 시스템을 만들고 동역학 해석을 할 수 있다.





또한, Assembly Body의 특정 부분이나 Passing Body, Guide를 손쉽게 유연체로 변환하고 MFBD 해석도 수행할 수 있다.





DriveTrain 개선

DriveTrain에 내장된 KISSsoft가 최신 버전으로 업그레이드되어 향상된 KISSsoft 기능을 활용할 수 있다. 또한 선기어를 제외한 유성기어를 모델링할 수 있도록 개선되었으며, KISSsoft의 Z70(베벨 기어)과 Z80(웜 기어)의 CAD 형상을 생성할 수 있다.

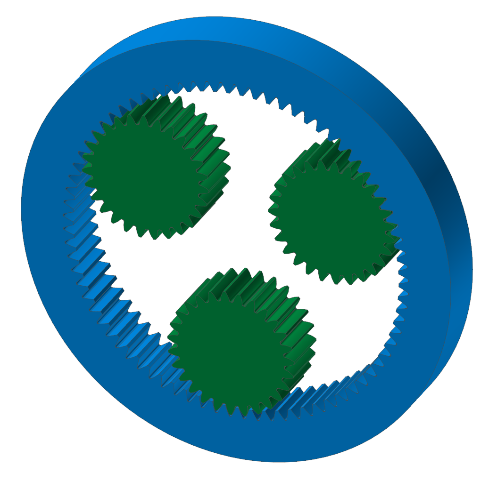

▲ 선기어를 제외한 유성기어 모델



그리고 랙&피니언(rack&pinion)에 대한 Involute Contact를 지원한다. 이를 통해 보다 빠른 접촉 해석이 가능하게 되었으며, 필요한 기어쌍의 접촉만을 계산함으로써 효율적인 해석을 수행하는 것도 가능해졌다.




■ 기사 내용은 PDF로도 제공됩니다.

정수진 sjeong@cadgraphics.co.kr


출처 : 캐드앤그래픽스 2023년 11월호
