복합소재 공정 전반의 가상 프로세스 체인
2024-04-01 2,307 4

시뮤텐스 소프트웨어를 활용한 복합소재 해석 (1)



2019년 독일 KIT(카를스루에 공과대학교) 박사 출신의 졸업생 3명이 시뮤텐스(SIMUTENCE)라는 가상 복합재 해석 솔루션 회사를 설립하였다. 시뮤텐스는 상용 FEA(유한요소해석) 툴에 연결되는 맞춤형 시뮬레이션 방법을 포함한 설계 및 엔지니어링 서비스를 자동차, 항공우주 산업 뿐만 아니라 스포츠 용품/레크리에이션 분야까지 광범위하게 제공하고 있다.

이번 호부터 3회에 걸쳐 시뮤텐스 시뮬레이션 소프트웨어의 상세 기능, 모듈, 사례 등에 대해 소개한다.



■ 자료 제공 : 씨투이에스코리아, www.c2eskorea.com

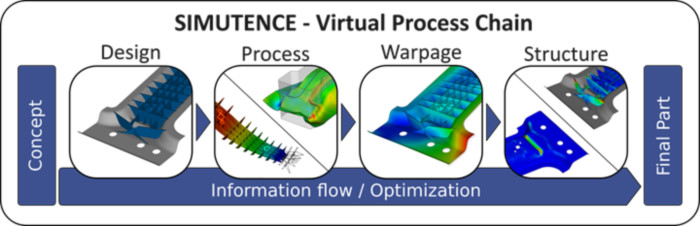

가상 프로세스 체인

시뮤텐스는 엔지니어링 컨설팅 및 시뮬레이션 작업을 제공하고, 아바쿠스(Abaqus) FEA 툴 등 맞춤형 플러그인을 개발 및 공급하며 금속 설계를 복합재로 변환하는 방법, 재료 및 프로세스 기술을 선택 및 최적화하는 방법을 포함한 통합 패키지를 개발 및 공급한다. 지난 2023년 3월에는 한국 및 아시아 지역의 독점 공급, 판매 및 교육, 기술지원 파트너로 씨투이에스코리아를 선정해, 국내 고객을 대상으로 솔루션을 제공하고 있다.

시뮤텐스는 다양한 열경화성 및 열가소성 복합재는 물론 하이브리드 금속/복합재 구조까지 시뮬레이션 기술을 지원하고 있다. 그리고 까다로운 엔지니어링 문제로 어려움을 겪고 있는 고객을 위해 FEA 구조 해석 시뮬레이션 소프트웨어인 아바쿠스 및 사출.압축.오버몰딩 성형 해석 시뮬레이션 소프트웨어인 몰드플로우(Moldflow)와 같은 프로세스 시뮬레이션 코드를 사용한다. 이러한 표준 도구가 적합하지 않거나 고객이 다른 유형의 엔지니어링 솔루션을 필요로 하는 경우, 특정 요구 사항을 충족하는 맞춤형 도구도 개발 가능하다.

시뮤텐스의 임무는 복합재 부품 설계자와 제조업체가 가상 프로세스 체인을 통해 경량 부품과 공정을 개발하고 최적화하도록 돕는 것이다. 따라서, 각 기업 및 현장에서 사용하는 맞춤형 가상 프로토타이핑 시뮬레이션 툴의 정확성과 신뢰성 때문에 물리적 테스트를 여러 번 반복하는 불편함과 비용과 시간과 인력을 줄일 수 있다.





일반적으로 초기 제품 개발 단계는 엔지니어링 목표를 정의한 다음, 모든 기능적 요구 사항을 충족하는 재료별 설계를 개발하는 것부터 시작한다. 다음으로 공정 시뮬레이션을 적용하여 제조 가능성을 확인하고, 적합한 가공 매개변수를 선택하고, 기존 제조 효과(예 : 성형 또는 충진으로 인한 섬유 배향)와 결함(예 : 주름, 드라이 스팟(dry spot), 충진 문제 등)을 예측한다.

프로세스 및 구조 시뮬레이션을 위한 고급 모델링 기술과 제조 효과를 후속 시뮬레이션 단계로 지속적으로 이전할 수 있도록 구축한 인터페이스는 상용 소프트웨어 아키텍처의 모델링 기능을 향상시킬 수 있다. 치수 정확도는 복합재 설계에서 중요한 문제가 될 수 있으므로, 변형 및 열역학적 분석(경화/결정화 동역학 포함)을 적용하여 치수 변화를 예측하고 잔류 응력을 평가한다. 마지막 단계는 설계가 하중 요구 사항을 충족하는지 확인하고 강성을 결정하며 파손 시점 및 시작 및 초기 파손 모드 분석을 제공하기 위해 구조 해석을 수행하는 것이다.



공정 시뮬레이션 전문성

섬유 강화 복합재의 구조적 거동은 제조 효과에 의해 뚜렷이 영향을 받으므로, 가상 프로세스 체인을 적용함으로써 구조적 성능에 대한 제조 효과를 고려할 수 있다. 이러한 가상 설계 루프는 정확성과 신뢰성으로 인해 여러 차례의 설계 및 물리적 부품 테스트를 제거하여 개발 시간과 리소스를 줄이는데 도움이 된다. 우리는 중립적인 교환 형식으로 운영하기 때문에 고객이 현재 사용하고 있는 다양한 소프트웨어 패키지에 연결할 수 있다.

시뮤텐스는 열성형(thermoforming) 시뮬레이션, 압축 성형 시트(SMC)의 충전 시뮬레이션, 매핑 및 균질화를 위한 인터페이스용 플러그인 기능을 아바쿠스 FEA 제품군에서 사용할 수 있도록 추가하였다. 복합재 시뮬레이션에 대한 전문 지식과 KIT의 스핀오프라는 배경을 통해 최첨단 시뮬레이션 방법을 지원할 수 있다는 점을 내세운다.





SimuFill

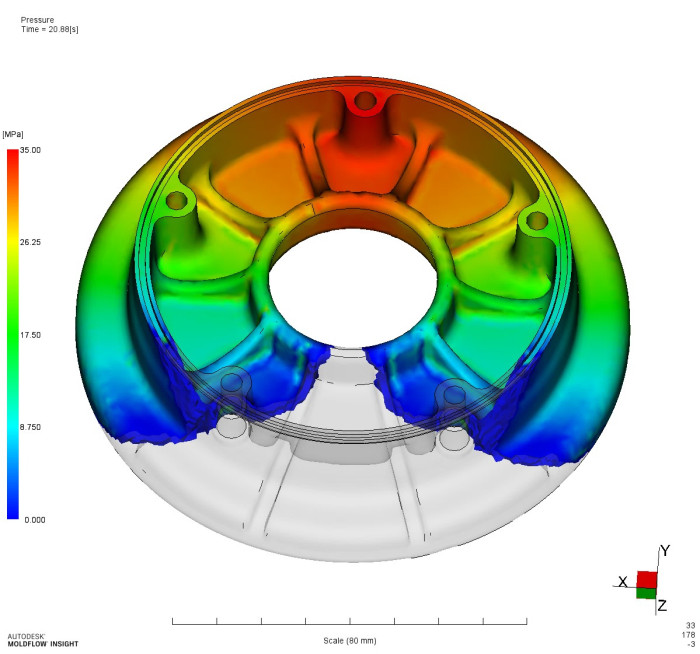

시뮤필(SimuFill)은 성형 프로세스 모델링을 위한 기존 소프트웨어 아키텍처(아바쿠스 및 몰드플로우 플러그인)를 개선하여 고급 압축 및 사출 성형 분석이 가능하다.

시뮤필을 통해 제공되는 몰드플로우 추가 기능으로 pvT 거동을 경화도의 함수로 모델링할 수 있으며, 사출 및 압축 성형용 열가소성 및 열경화성 수지에 대한 결정화 및 경화 역학을 각각 예측하는 것이 포함된다.





■ 자세한 기사 내용은 PDF로 제공됩니다.

씨투이에스코리아 mail@cadgraphics.co.kr


출처 : 캐드앤그래픽스 2024년 4월호

포인트 : 1,000P (정기구독자 무료 다운로드)

© 캐드앤그래픽스 무단전재 및 재배포금지, 기사 게재 희망시 당사 문의
