■개발 Mentor Graphics, www.mentor.com
■주요 특징 손쉬운 모델 생성 매크로, EDA 툴과의 높은 호환성, 직교 그리드를 사용한 빠른 계산 속도, 강력한 후처리 기능, 고유한 최적화 기능 내장
■자료 제공 이디앤씨, 02-2069-0099, www.ednc.com
■주요 특징 손쉬운 모델 생성 매크로, EDA 툴과의 높은 호환성, 직교 그리드를 사용한 빠른 계산 속도, 강력한 후처리 기능, 고유한 최적화 기능 내장
■자료 제공 이디앤씨, 02-2069-0099, www.ednc.com

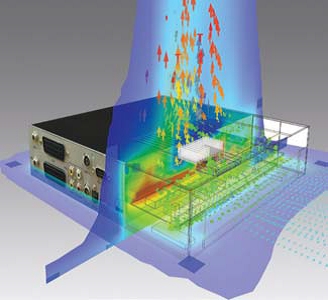

멘토그래픽스가 설계과정에서 쉽게 열 해석을 수행할수 있는 3D 전산 유체 역학 CFD(Computational Fluid Dynamics) 솔루션인 플로썸(FloTHERM)을 출시했다. 플로썸은 설계자가 가상으로 프로토타입을 만들어 실제 시제품이 나오기 전에 방열 테스트를 수행할 수 있어, 기존의 프로세스에 비해 개발비용과 시간을 감소시키는 3차원 시뮬레이션 소프트웨어다. 이는 제품 설계 시 열유동의 병목(BN) 및 쇼트컷(단절) 현상이 발생하는 위치와 그 이유를 확인해 설계 업무의 효율성을 높일 수 있으며, 설계자가 문제를 보다 쉽게 파악하고 개선 가능성을 찾는데 도움을 준다. 이제 기업들은 향상된 CFD 기법을 사용하여 부품, PCB, 전체 시스템에 대한 공기의 흐름, 온도, 열전달과 같은 방열 설계에 있어 필수적인 요소를 예측할 수 있을 뿐만 아니라, 기존 CFD 보다 높은 해상력 및 해석 속도로 효율성을 높일수 있게 되었다.
전자 방열 설계의 최적화
■ 시제품 및 제품 생산 이전 열 관련 문제 해결
■ 재설계와 생산에 필요한 비용 감소
■ 신뢰성과 설계의 질 향상
■ 개발에서 출시까지의 타임 투 마켓 극대화
SmartPart(스마트파트)의 핵심요소
■ 완벽한 SmartPart(스마트파트, 지능형 모델 생성 매크로) 세트
■ 다양한 심도의 SmartPart : 하나의 대상에 대한 단순(Compact) 및 상세(Detailed) 모델
■ 드래그 앤 드롭을 지원하는 탐색기 방식의 프로젝트 매니저(해석 인터페이스)
■ 마우스를 사용하여 쉽게 다양한 형상이 제작 가능한 ACD형 스타일
■ 객체 간 인접하거나 겹치는 상황에서도 능동적으로 Mesher가 작동하여 해석시간을 단축시키는 Localized 기능이 탑재된 직교형 그리드
■ 팬, 블로어, 전자부품, 방열판, 각종 소재, TIM과 같은 다양한 라이브러리에 대한 대상 정의 및 속성 부여
■ 드래그 앤 드롭을 지원하는 라이브러리를 통해 해석용 모델이나 속성치 등의 빠른 생성과 재사용
■ 시제품 및 제품 생산 이전 열 관련 문제 해결
■ 재설계와 생산에 필요한 비용 감소
■ 신뢰성과 설계의 질 향상
■ 개발에서 출시까지의 타임 투 마켓 극대화
SmartPart(스마트파트)의 핵심요소
■ 완벽한 SmartPart(스마트파트, 지능형 모델 생성 매크로) 세트
■ 다양한 심도의 SmartPart : 하나의 대상에 대한 단순(Compact) 및 상세(Detailed) 모델
■ 드래그 앤 드롭을 지원하는 탐색기 방식의 프로젝트 매니저(해석 인터페이스)
■ 마우스를 사용하여 쉽게 다양한 형상이 제작 가능한 ACD형 스타일
■ 객체 간 인접하거나 겹치는 상황에서도 능동적으로 Mesher가 작동하여 해석시간을 단축시키는 Localized 기능이 탑재된 직교형 그리드
■ 팬, 블로어, 전자부품, 방열판, 각종 소재, TIM과 같은 다양한 라이브러리에 대한 대상 정의 및 속성 부여
■ 드래그 앤 드롭을 지원하는 라이브러리를 통해 해석용 모델이나 속성치 등의 빠른 생성과 재사용
우수한 직교구조 메시(Structured Cartesian Mesher)
플로썸 그리드는 격자 형태에서 가장 안정적이고 수치해석에 있어 효율적인 Structured Cartesian 격자를 사용한다. 플로썸 그리드는
스마트파트(SmartPart)와 연동이 가능하여 사용자의 제어 하에 모델 구성처럼 쉽게 구현된다. 그래서 사용자가 해석 작업에 소요되는 시간을 줄이고, 설계와 디자인 개선에 보다 많은 시간을 할애할 수 있다. 다른 CFD의 경우 그리드(메시) 형성에 많은 시간과 전문적인 경험이 있어야 하는데 반해, 플로썸의 그리드는 쉽고 빠르게 형성되며 신뢰성이 높은 장점을 가진다. 또한 모델 수정 시 그리드를 다시 만들지 않아도 되는 객체 지향적 그리드를 가진 CFD이다.
MCAD와 EDA의 통합
플로썸은 MCAD와 EDA 요소에 대하여 기구설계와 전자회로설계의 통합 환경을 제공한다. 플로캐드 브리지(FloMCAD Bridge) 모듈
을 사용하여 설계자는 크리오 파라메트릭(Creo Parametric), 솔리드웍스, 카티아 등과 같은 주요 MCAD의 요소를 모두 플로썸으로
단순화하여 불러와 해석 모델로 변환할 수 있다. 또한 PADS, Xpedition PCB, Board Station, Allegro, CR5000과 같은 ECAD도 PCB와 부품정보를 플로썸으로 불러오기가 가능하다. 플로썸은 정확하고 효율적인 분석을 위해 자동으로 모델 형성을 지원해 사용자의 편의성을 높인다.
플로썸 그리드는 격자 형태에서 가장 안정적이고 수치해석에 있어 효율적인 Structured Cartesian 격자를 사용한다. 플로썸 그리드는
스마트파트(SmartPart)와 연동이 가능하여 사용자의 제어 하에 모델 구성처럼 쉽게 구현된다. 그래서 사용자가 해석 작업에 소요되는 시간을 줄이고, 설계와 디자인 개선에 보다 많은 시간을 할애할 수 있다. 다른 CFD의 경우 그리드(메시) 형성에 많은 시간과 전문적인 경험이 있어야 하는데 반해, 플로썸의 그리드는 쉽고 빠르게 형성되며 신뢰성이 높은 장점을 가진다. 또한 모델 수정 시 그리드를 다시 만들지 않아도 되는 객체 지향적 그리드를 가진 CFD이다.
MCAD와 EDA의 통합
플로썸은 MCAD와 EDA 요소에 대하여 기구설계와 전자회로설계의 통합 환경을 제공한다. 플로캐드 브리지(FloMCAD Bridge) 모듈
을 사용하여 설계자는 크리오 파라메트릭(Creo Parametric), 솔리드웍스, 카티아 등과 같은 주요 MCAD의 요소를 모두 플로썸으로
단순화하여 불러와 해석 모델로 변환할 수 있다. 또한 PADS, Xpedition PCB, Board Station, Allegro, CR5000과 같은 ECAD도 PCB와 부품정보를 플로썸으로 불러오기가 가능하다. 플로썸은 정확하고 효율적인 분석을 위해 자동으로 모델 형성을 지원해 사용자의 편의성을 높인다.
FloMCAD Bridge
플로캐드 브리지는 크리오 파라메트릭, 솔리드웍스, 카티아 등과 같은 주요 MCAD로부터 기구모델을 불러와 쉽고 빠르게 열 해석을
위한 모델로 변환시켜 준다. 열 해석 목적에 적합하도록 기구모델을 단순화하고 각종 요소를 필터링하는 등, 변환 툴 이상의 기능이 탑재되어 있다. 모델 단순화 기능으로 기구 모델 생성의 효율성을 상승시키고, 지능적인 복셀(Voxelization)화 알고리즘을 통해 복잡하고 다양한 형상을 빠르게 처리 가능하다.
FloEDA Bridge
플로EDA 브리지는 상세한 PCB 레이아웃과 더불어 개념적인 레이아웃을 불러올 수 있는 기능이다. PCB와 BGA 서브스트레이트를IDF로 불러옴은 물론, 일부 PCB 설계 소프트웨어에서 다이렉트 인터페이스를 이용해 상세한 모델을 가져올 수 있다. 부품에 대한 레이아웃, PCB 스텍업, PCB 내 금속비율, 그라운드, 시그날, 절연층을 불러 올 수 있으며, PCB 내 금속비를 산출하는 독특한 방식으로
PCB 내 열전도에 관한 해상도를 설정할 수 있다. 그리고 서멀 라이브러리에서 보다 충실한 모델 사용을 위해 자동화된 스왑 기능도 있다. 특히 플로EDA 브리지는 플로썸 팩(FloTHERM PACK)의 모델과 마찬가지로 열저항 측정기인 T3Ster에서 측정한 RC래더 타입의 CTM(Compact Thermal Model)을 직접 불러올 수 있기 때문에 열분석에 효과적으로 대응할 수 있다.
플로캐드 브리지는 크리오 파라메트릭, 솔리드웍스, 카티아 등과 같은 주요 MCAD로부터 기구모델을 불러와 쉽고 빠르게 열 해석을
위한 모델로 변환시켜 준다. 열 해석 목적에 적합하도록 기구모델을 단순화하고 각종 요소를 필터링하는 등, 변환 툴 이상의 기능이 탑재되어 있다. 모델 단순화 기능으로 기구 모델 생성의 효율성을 상승시키고, 지능적인 복셀(Voxelization)화 알고리즘을 통해 복잡하고 다양한 형상을 빠르게 처리 가능하다.
FloEDA Bridge
플로EDA 브리지는 상세한 PCB 레이아웃과 더불어 개념적인 레이아웃을 불러올 수 있는 기능이다. PCB와 BGA 서브스트레이트를IDF로 불러옴은 물론, 일부 PCB 설계 소프트웨어에서 다이렉트 인터페이스를 이용해 상세한 모델을 가져올 수 있다. 부품에 대한 레이아웃, PCB 스텍업, PCB 내 금속비율, 그라운드, 시그날, 절연층을 불러 올 수 있으며, PCB 내 금속비를 산출하는 독특한 방식으로
PCB 내 열전도에 관한 해상도를 설정할 수 있다. 그리고 서멀 라이브러리에서 보다 충실한 모델 사용을 위해 자동화된 스왑 기능도 있다. 특히 플로EDA 브리지는 플로썸 팩(FloTHERM PACK)의 모델과 마찬가지로 열저항 측정기인 T3Ster에서 측정한 RC래더 타입의 CTM(Compact Thermal Model)을 직접 불러올 수 있기 때문에 열분석에 효과적으로 대응할 수 있다.
■ 더욱 자세한 내용은 PDF를 통해 제공됩니다.
