Stonex X70GO : 현장을 디지털화하는 차세대 하이브리드 스캐닝 설루션

개발 : Stonex
주요 특징 : 동적·정적 스캔을 결합한 하이브리드 스캐닝 모드, 내장 SSD로 실시간 결과 확인 및 처리, 강력한 SLAM 알고리즘 및 안전성, 휴대폰에서 실시간 프리뷰 지원 등
자료 제공 : 지오시스템

Stonex X70GO 핸드스캐너는 복잡한 설치 과정 없이 걸어 다니는 것만으로도 70m 측정 범위 내에서 초당 20만 포인트의 정밀한 3D 데이터를 신속하게 취득할 수 있는 스캐닝 설루션이다. 관성 항법 모듈(IMU), 고성능 컴퓨터와 저장 시스템이 통합되어 있어, 현장을 3D 디지털화하는 데이터 취득 속도와 정밀도, 사용자 편의성을 모두 갖춘 ‘현장을 디지털화하는 차세대 설루션’이라는 점을 내세운다.

주요 특징

하이브리드 스캐닝(X-Whizz 모드)

이동하면서 빠르게 데이터를 수집하는 SLAM 스캔(동적 스캔)과 모노포드 등에 장착하여 특정 지점을 고해상도로 정밀하게 스캔하는 고정 스캔(정적 스캔)이 결합되어 있다. 속도를 요구하는 신속한 스캔 작업 외에도 디테일이 요구되는 상황에서는 정지 상태에서 데이터를 취득하는 기능이 결합되어, 더 높은 밀도와 고해상도의 데이터를 제공하는 작업에 적합하다.

▲ 이미지 제공 : Stonex

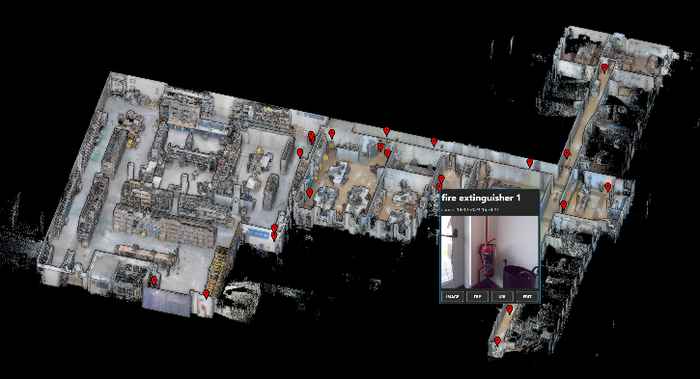

실시간 결과 확인 및 처리

512GB의 내장 SSD가 탑재되어 있어 데이터 수집 완료 후 현장에서 시스템을 통해 즉시 매핑 결과를 출력할 수 있고, 현장에서 바로 데이터를 확인할 수 있다.

강력한 SLAM 알고리즘 및 안전성

현장을 이동하면서 70미터의 측정 범위에서 초당 20만 포인트 데이터를 수집하는 데이터 획득 능력을 갖추었으며, 1200만 화소의 비주얼 카메라와 RGB 카메라가 통합되었다. 이에 따라 구조적 질감이 약한 환경에서도 SLAM 알고리즘이 안정적으로 작동해 고해상도의 색상 데이터를 제공하며, 휴대폰에서 실시간 프리뷰를 지원한다.

주요 기능

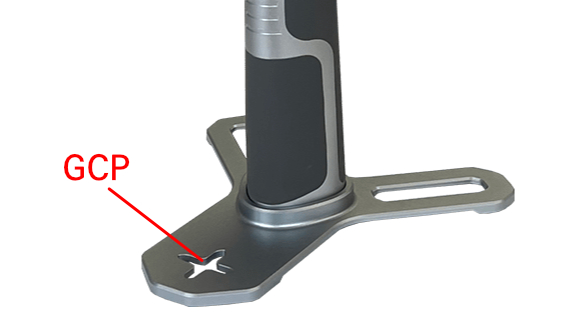

기준점 측정

데이터 취득 시 지면이나 벽면의 기준점(control points)을 함께 수집하여, 스캐닝 데이터 후처리 시 정밀한 지오레퍼런싱(georeferencing)을 할 수 있다.

▲ 이미지 제공 : Stonex

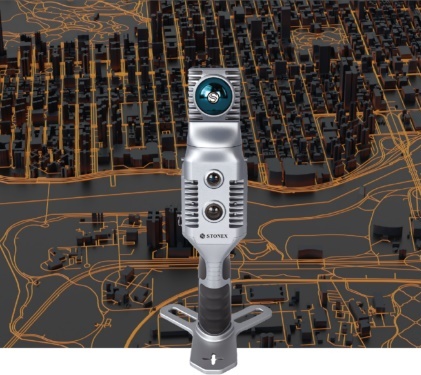

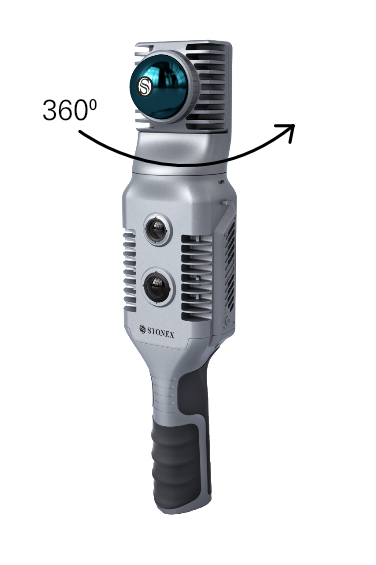

360° 회전 스캐닝 헤드

전방위 시야각(360°H, -7~52°V)을 확보하여 빠짐없는 데이터 수집이 가능하다.

▲ 이미지 제공 : Stonex

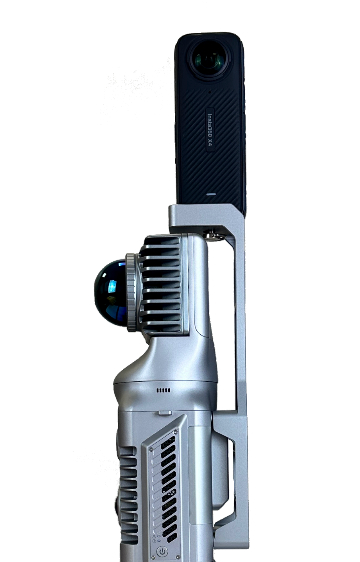

고해상도 텍스처 매핑

1200만 화소 카메라를 통해 포인트 클라우드에 실제 색상을 입혀 현실감 있는 3D 모델을 생성한다.

▲ 이미지 제공 : Stonex

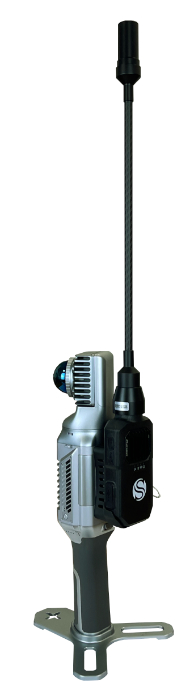

RTK 모듈 확장성

옵션으로 제공되는 RTK(실시간 측량) 모듈을 추가하면, GNSS 위치 정보를 SLAM 알고리즘에 결합하여 더욱 정확한 글로벌 좌표 기반의 데이터를 얻을 수 있다.

▲ 이미지 제공 : Stonex

전문 후처리 소프트웨어

윈도우 기반의 GOpost 및 Cube-3d 소프트웨어를 통해 노이즈 제거, 필터링, 포인트 클라우드 최적화 및 타사 CAD/BIM 시스템과의 호환을 지원한다.

주요 고객 사이트

건설, 건축사사무소 등에서 건축 구조 검토를 위해 시간이 많이 소요되는 고가의 고정식 스캐너를 대체하여 합리적인 가격대인 핸드스캐너 X70GO를 적용하고 있다. 넓은 면적의 재건축 현장에 빠른 시간에 3D 측량이 가능하고 보상 기준 등에 활용할 수 있다.

활용 분야

숲, 지하 공간 및 터널(GNSS 수신 불가 지역)

복잡한 지형의 숲이나 동굴, 터널 내부 등 GNSS 연결이 불가능한 지역의 실내나 지하에서 라이다(LiDAR)와 관성 측정 장치(IMU)를 활용한 SLAM 기술만으로 자신의 위치를 파악하고 정확한 매핑을 수행할 수 있다.

▲ 이미지 제공 : Stonex

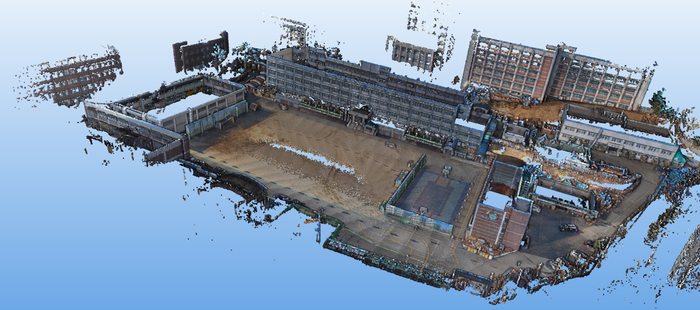

현장 매핑 및 건축물 기록

70m의 데이터 취득 범위와 하이브리드 스캐닝 모드(X-Whizz)를 통해 넓은 광산, 토목 건설 현장의 토공량 계산이나 현장 진척도를 모니터링할 수 있다. 이외에도 주변 경관을 빠르게 스캔하고, 문화재 건축물 등의 세부사항 등을 고해상도로 정밀하게 기록하여 도면화하거나 3D 디지털 자료를 구축할 수 있다.
