3D 모델링 기반 작업 절차서 지원,  디지털 작업절차서 통합 시스템

개발 및 자료 제공   아이티언, 070-4055-1000, http://www.itian.co.kr
블로그   https://blog.naver.com/itian-dx
유튜브   http://www.youtube.com/@itiandxstudio

기업의 가장 중요한 자산은 현장 직원이라고 한다. 공장의 자동화를 추구하지만 글로벌 통계에 따르면 직원의 75%가 현장 근무직이다. 모두가 DX(디지털 전환)를 이야기하지만 현장 근무직의 대부분(약 73%)이 최신 디지털 기술의 도움을 받지 못하고 있다. 디지털 작업지시서 통합 시스템을 통해 이러한 현장 근무자에게 보다 효율적인 디지털 기술을 제공한다.

1. 주요 특징

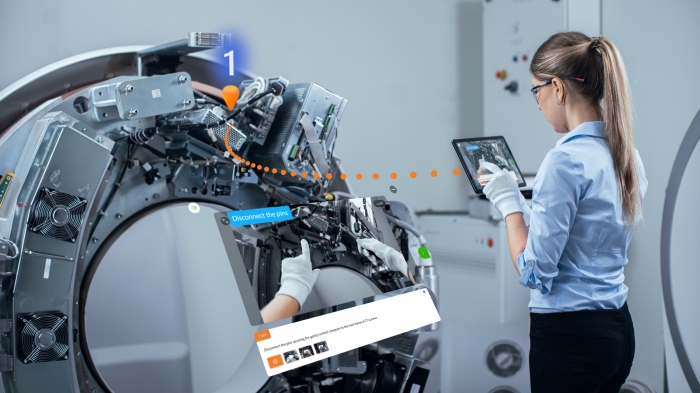

디지털 작업지시서 통합 시스템은 MES와 PLM(CAD) 등 기반 시스템 데이터를 활용/연계하여 3D 모델링 기반 작업 절차서를 쉽게 제작할 수 있는 기능을 제공한다. 이렇게 생성된 작업 절차서는 3D 뷰어를 통해 현장 작업자에게 직관적으로 전달되며, 필요시 모델 인식 기술을 활용해 실제 제품 위에 AR로 작업 절차서를 표시할 수 있다. 이를 통해 조립 업무의 효율성과 신뢰도를 높이고, 생산성 향상과 품질 안정화를 실현한다. 직관적이고 실시간으로 활용 가능한 디지털 작업지시서는 제조 현장의 디지털 전환을 가속화한다.

2. 주요 기능

1) 매뉴얼 제작 도구(Creo Illustrate)
정비 및 생산 매뉴얼, 사용자 매뉴얼 삽입용 일러스트 제작 도구 3D 모델을 기반으로 손쉽게 정비 매뉴얼 애니메이션 제작 및 단계별 작업 절차서 제작이 가능하다.

2) 작업 절차 Web뷰어(+AR 뷰어)
만들어진 작업 절차서는 웹(Web) 뷰어를 통해 단계별 작업 절차를 확인하며 작업을 진행할 수 있다. 더 나아가 필요시 해당 제품의 형상을 인식하여 모델 인식 기반 AR 기술로 정확한 조립 위치에 대한 안내 및 작업 가이드가 가능하다.

3) 품질검수 AR 솔루션(Smart Inspector) : 웹 기반 품질 검수 저작 도구를 통해 품질 검수 항목을 쉽게 제작하고 제품 인식(모델 인식)을 통해 AR로 품질 검수의 정확한 위치 안내 및 설계 3D 모델과 비교를 통해 보다 정확하게 품질 검수를 수행할 수 있고, 검수 결과는 자동으로 시스템에 저장하고 결과 리포트 및 이력을 관리할 수 있다.

4) 공간인식, 모델 인식 기반 AR원격 협업(iCOLAR)
기존의 원격 협업을 넘어서 작업 공간 인식 또는 제품 형상 인식을 통한 AR기반 원격 협업 솔루션이다. iCOLAR는 영상 미팅, 텍스트 채팅 및 화면/문서 공유와 같은 기본 기능은 물론 실제 3D모델을 활용하여 기존 협업 도구와 차별화를 제공한다.
또한 솔루션의 다각적인 활용을 위해 작업 가이드 및 품질 검수 가이드 템플릿을 제공하여 보다 효율적인 원격 협업을 도와 준다.

5) 기반 시스템 연계 실시간 모니터링(iDT Viewer)
기반 시스템(ERP, PLM, MES등) 연계 생산 현황, 작업 현황 실시간 모니터링 3D 뷰어를 제공한다.

6) 디지털 작업 절차서 관리 시스템을 통한 업데이트 배포 관리 : 설계 변경 등 작업 절차서 업데이트 발생 시 기존의 작업 절차서를 일일이 수정할 필요 없이 업데이트를 반영하여 배포 가능하다.

3. 도입 효과

설계/생산 연결로 작업 시간 단축, 생산/서비스 작업 효율 향상, 제품에 대한 전사적 초기 이해도 증가, 조립 업무 효율 및 신뢰도 향상을 통한 품질 안정화, PDM 및 POP 시스템을 연계하여 편의성 및 작업 효율성 개선, 스마트 팩토리 구축 시 디지털 혁신 기술 활용(상태 모니터링 및 디지털 AR 작업 절차서로 활용), 공간 인식/제품 형상 인식 기술을 활용한 AR 원격 협업으로 보다 효율적이고 정확한 원격 협업이 가능하다.

4. 주요 고객

한화에어로스페이스, SK에너지, 현대자동차, 메가존, LS일렉트릭, 한온시스템, SK온, 현대모비스, HL클레무브, 보스 반도체, 아이모스 시스템 등.
