주요 PLM 소프트웨어 소개

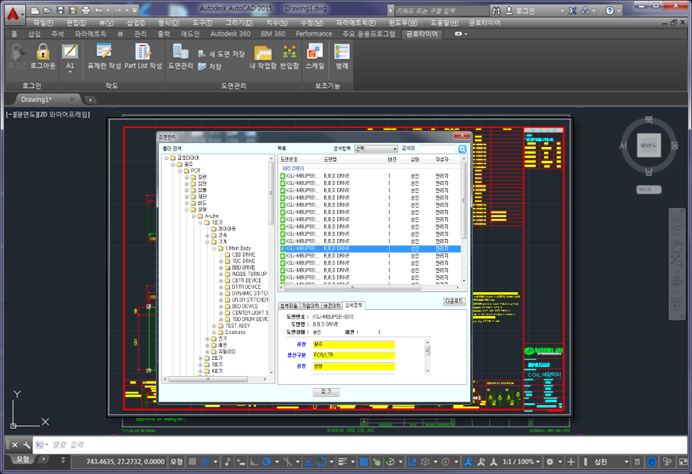

CAD 통합 모듈, CADPlus
개발 및 자료 제공 : 에스더블류에스, 02-6954-4700, http://www.sws.co.kr
CADPlus(캐드플러스) 는 다양한 PLM솔루션과 연계하여 사용할 수 있는 에스더블류에스가 개발한 캐드(CAD) 통합 모듈로, 설계 분야에서 일하는 엔지니어들이 더 효과적이고 편리하게 설계 과정을 수행하여 제품을 신속하게 개발하기 위해 사용되는 확장 프로그램이다.
CADPLUS는 업무 프로세스의 간소화 및 협업을 강화하고 설계에 대한 오류를 줄이는 등 CAD의 기능을 확장하거나 개별적인 작업을 자동화하여 CAD 사용자가 더 쉽게 작업하고 관리할 수 있도록 한다. 궁극적으로는 생산성과 제품 개발의 수명주기를 향상시키며 제조, 건설, 자동차 설계, 항공우주 공학, 전기, 전자 등 다양한 산업군에서 매우 중요하게 작용하여 사용되고 있다.
1. 주요 특징
■ 사용자 정보 및 권한 연계의 동일성 : PLM 시스템과 CAD 간에 사용자 정보와 권한을 같이 적용하여 사용자에게 일관된 기능을 제공하고 데이터 보안을 유지한다.
■ 표준 템플릿 생성 및 정보 추출 : 다양한 템플릿을 제공하여 도면을 표준화할 수 있다. 표준화된 서식은 사용자가 수정할 수 없도록 제어하여 설계 표준화를 정립할 수 있으며 도면 검증에도 활용할 수 있다. 이렇게 생성된 도면은 표제란 및 파트 리스트 정보를 추출할 수 있다.
■ 최종 BOM 자동 생성 : 완제품 및 반제품 등 부품의 정보를 추출하여 자동으로 상하관계를 구성하며 EBOM, MBOM등으로 제공하게 된다.
2. 제품 구성
■ 도면 내 데이터 추출 : 도면 안에 있는 데이터 중 수집이 필요한 항목을 정의하고 등록 시 자동 추출하여 데이터베이스에 저장할 수 있다. 수집한 데이터는 검색 조건으로 사용하여 해당 정보가 포함된 도면을 찾을 수 있고, 검색된 도면의 변경이력 확인 및 뷰어, 출력, 다운로드, PDF 변환과 같은 기능으로 다양하게 활용할 수 있다.
■ 심벌 라이브러리 : 도면 설계 시 공통으로 사용하는 심벌을 표준화하여, 모든 설계자가 공유할 수 있는 기능이다. 볼트, 너트, 모터와 같은 정형화된 제품 및 실린더와 같은 반정형화된 제품도 구성할 수 있다.
■ 자동화 설계 : 설계 시 단순 반복적이고 시간 소모적인 작업을 자동화하여 생산성을 향상시킨다. CAD자동화로 휴먼 에러를 최소화하고 설계 오류를 감소시킨다. 정확한 계산과 복잡한 계산, 측정을 수행하며 오류를 최소화하는데 도움을 준다.
■ AutoBOM : 설계도면 내 데이터를 통해 BOM을 생성한다. 계층구조로 구성되며 ERP 시스템과 연동하여 EBOM, MBOM으로 확장할 수 있고 BOM을 등록하여 관리가 가능하며, 제품 설계, 공학 및 제조 분야에서 상세한 BOM을 생성하는 프로세스를 간소화하고 효율성, 정확성 및 협업을 향상시키는 역할을 한다.
■ 3D Integration : 3D CAD와의 연계를 통해 Assembly 및 Part의 속성 정보를 하나의 화면에서 생성 및 편집할 수 있는 기능을 제공하며, PLM System 내 3D 데이터를 일괄적으로 등록할 수 있다. 표제란 및 Partlist의 작성 및 BOM 생성을 도면 파일 및 도면 내 데이터 관리를 수행할 수 있다.
■ 설계 도면 검증 : 도면 설계 시 각 업무에 따라 정해진 설계 기준이 있지만, 바쁜 업무와 너무 많은 데이터로 인해 설계 오류가 발생할 수 있다. 이는 제품의 품질, 신뢰성 및 효율성에 부정적인 영향을 미친다. 설계 오류를 줄이기 위해 도면에 포함된 데이터(텍스트, 블록, 레이어 등)를 검증하여 팀 간의 협업 및 품질에 대한 향상뿐 아니라 비용 절감과 시간 절약의 효과가 있다.
3. 도입 효과
CADPlus는 제품에 대한 설계 및 개발, 제조, 건설 및 공학 분야 등 다양한 분야에 도입하여 사용되고 있으며, 다음과 같은 다양한 효과를 얻을 수 있다.
■ 효율성 향상 : 설계 및 개발 프로세스를 최적화하여 생산성을 향상시킨다.
■ 정확성 증가 : 오류를 최소화하고 보다 정확한 설계를 통하여 휴먼 에러를 줄일 수 있다.
■ 품질 향상 : 정확하고 일관된 설계를 통해 제품의 성능과 신뢰성을 향상시킨다.
■ 데이터 및 프로젝트 관리 : 설계 데이터를 관리하여 보안을 강화하고 프로젝트 진행 상황에 따른 리소스 할당을 최적화하는데 도움을 준다.
■ 커스터마이징 : 사용자에 따른 정의가 가능하며 특정 요구에 맞게 조정이 가능하다.
■ 비용 절감 : 오류와 재작업의 시간을 줄이고 생산성을 향상시켜 비용 절감의 효과를 얻을 수 있다. 제품 개발 및 설계에 따른 보다 정확하고 빠르게 제품을 시장에 내놓는데 도움이 되며, 다양한 산업 분야에서 경쟁력을 확보하고 효율성을 향상시킬 수 있다.
4. 주요 고객사
삼성디스플레이, SKC, 한화기계, 금호타이어, 서울교통공사, KAIST, 동우화인켐, 우진산전 등 약 50여개 업체에서 사용하며 업무의 효율 및 생산성 향상에 효과를 얻고 있다.
좀더 자세한 내용은 '스마트 엔지니어링을 위한 PLM과 DX 가이드' 에서 확인할 수 있습니다.
