- 개발 및 공급 : 펑션베이
- 주요 특징 : 지속적인 솔버 개발을 통한 접촉 기능 향상, 마찰열을 고려한 유연 다물체 동역학 해석, 열전도 및 열응력을 고려한 동역학 해석 개선, DriveTrain 툴킷 개선 등
- 사용 환경(OS) : 64비트 윈도우 10/11
2024년 11월, 리커다인 2025(RecurDyn 2025)가 새롭게 출시되었다. 지속적인 솔버 개선을 통해 이번 버전에서도 다양한 솔버 관련 기능이 강화되었다. 접촉 성능이 향상되었으며, 유연체를 포함한 동역학 모델의 열해석이 강화되었다. 또한, 드라이브트레인(DriveTrain)의 지속 개발을 통해 이번에도 기능 개선이 이루어졌다.
이러한 개선 사항들을 좀 더 자세히 소개하면 다음과 같다.
솔버 기능 강화
지오 콘택트 개선
리커다인의 강력한 접촉 요소인 지오 콘택트(Geo Contact)의 다양한 성능이 향상되었다. 특히 접촉점의 수가 자주 변경되는 접촉 모델에 대해 보다 안정적이고 정확한 해석을 수행할 수 있다. 또한, Sliding & Stiction 마찰 옵션을 모든 지오 콘택트에서도 사용할 수 있도록 개선되었다. 이를 통해 지오 콘택트를 이용한 접촉 모델에서도 Stiction 옵션을 이용하여 미끄러짐이 없는 정지 마찰 상태를 시뮬레이션할 수 있다.
그리고 강체의 접촉에 대해서도 컨투어(contour)를 통해 Sliding Velocity와 Pressure Velocity 결과를 확인할 수 있게 되어, 접촉 모델에서 마모 특성을 효율적으로 분석할 수 있다.

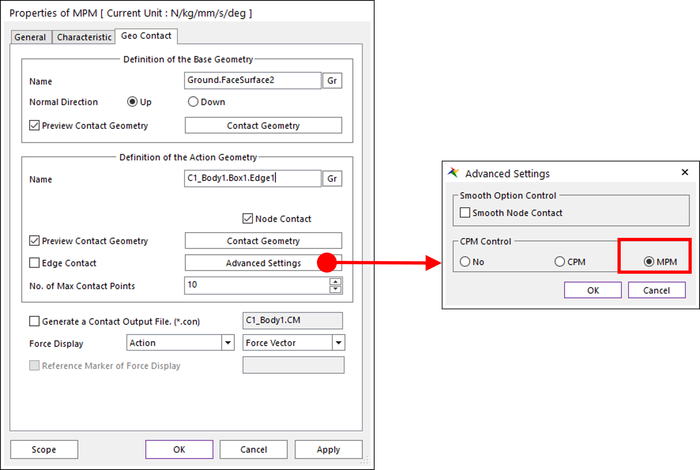

그림 1. 접촉점의 수가 자주 변경되는 경우 MPM 옵션 사용 권장
프리미티브 콘택트 개선
각 형상에 대한 전용 접촉 요소로서 빠르고 정확한 접촉 계산이 가능한 프리미티브 콘택트(Primitive Contact)에 대해서도 개선이 이루어졌다. 토러스(torus)와 실린더(cylinder) 형상에 대한 전용 접촉 요소인 Tours In Cylinder Contact가 새롭게 추가되어, Tripod Type CV Joint와 같은 시스템에서 더욱 빠르고 정확한 접촉 해석을 수행할 수 있다.

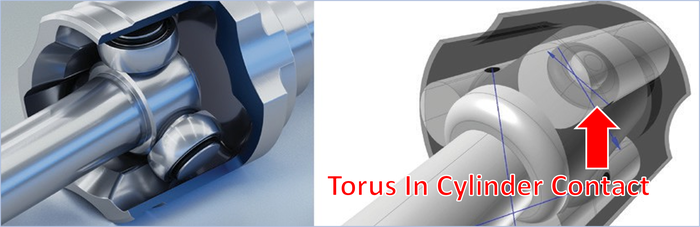

그림 2. Tours In Cylinder Contact를 이용한 Tripod CV Joint
또한, Cone To Cylinder Contact 사용 시 콘(cone)과 실린더의 면과 면 간 접촉도 고려할 수 있도록 개선되었다. 그리고 모든 프리미티브 콘택트에 대하여 Force Vector, Normal Force, Friction Force에 대한 시각적인 표시가 되도록 개선되었다.

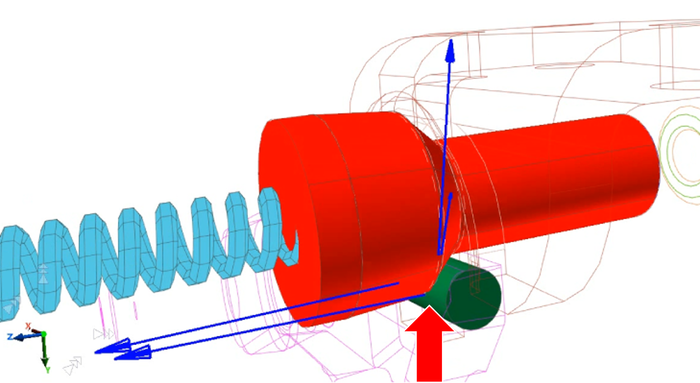

그림 3. Cone To Cylinder Contact
지오 롤 콘택트
롤러(실린더)에 시트를 감는 롤 투 롤(roll to roll) 시스템을 위한 전용 접촉 요소인 지오 롤 콘택트(Geo Roll Contact)가 새롭게 추가되었다. 유연체에 대한 전용 접촉으로 유연체로 구성된 시트의 두께 정보와 감겨 있는 횟수를 활용하여, 시트가 롤러에 감기는 현상을 빠르게 해석할 수 있다.

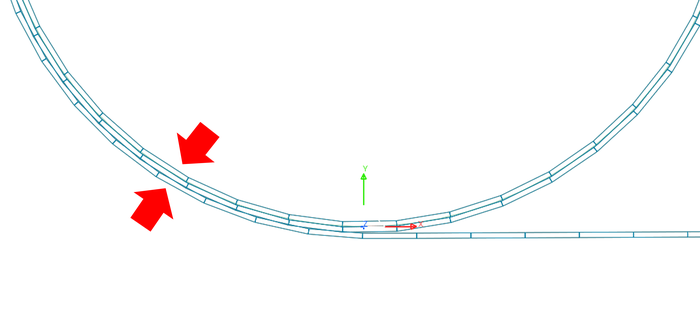

그림 4. 지오 롤 콘택트를 이용한 시트 적층 해석
이 기능을 이용하면 롤 투 롤 시스템에서 시트 적층 시 발생하는 시트의 장력 변화, 시트의 적층에 따른 두께 증가에 의한 거동 변화 등을 고려한 해석을 빠르게 수행할 수 있다.
MFBD 기능 강화
프릭션 히트
지오 콘택트를 통해 유연체에 접촉 마찰로 인해 발생하는 열을 고려한 해석을 수행할 수 있게 되었다. 지오 콘택트에 추가된 프릭션 히트(Friction Heat) 기능을 이용하여 접촉에 의한 마찰로 인해 발생하는 열과 열전도에 의한 열응력을 고려한 MFBD(Multi Flexible Body Dynamics : 유연 다물체 동역학) 해석을 수행할 수 있다.

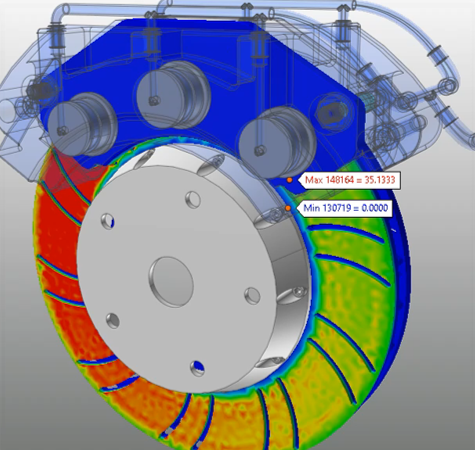

그림 5. 프릭션 히트를 이용한 브레이크의 마찰열 해석
열해석 개선

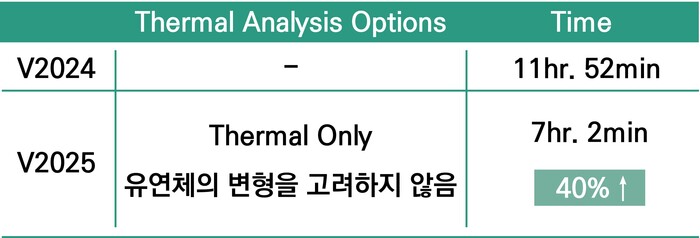

유연체의 열전도에 의한 열응력을 동역학 해석에 실시간으로 적용할 수 있는 FFlex Thermal에 대하여 열해석에 소요되는 시간을 줄이기 위한 기능이 추가되었다. FFlex 보디의 열변형 고려 여부를 선택할 수 있게 함으로써, 열해석 시 해석 시간을 단축할 수 있다. 또한, 새롭게 추가된 서멀 부스트(Thermal Boost) 옵션을 이용하여 온도장의 정상 상태에 빠르게 도달시킴으로써, 보다 효율적인 해석을 수행할 수 있다.
그림 6
Patch Constraint
Patch Constraint 기능이 새롭게 추가되어 두 유연체를 연결할 수 있게 되었다. 이 기능을 통해 두 FFlex 보디가 접합된 것처럼 모델링하고 시뮬레이션할 수 있다.

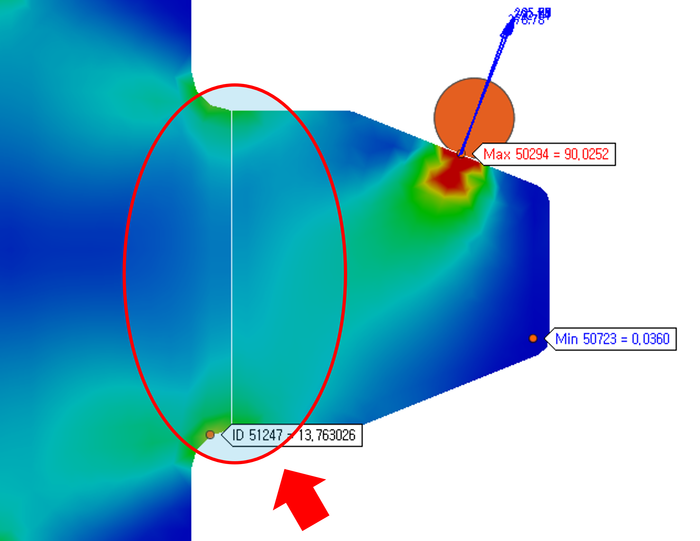

그림 7. Patch Constraint를 이용한 유연체 접합
제어 기능 강화
코링크의 파이썬 기능 개선
리커다인의 다물체 동역학 해석 환경에 통합된 제어 해석 툴킷 인 코링크(CoLink)의 파이썬(Python) 기능이 개선되었다. 기본으로 내장된 파이썬 패키지에 넘파이(NumPy)가 추가되었으며, 기본 내장된 파이썬 외에도 사용자가 설치한 파이썬 패키지를 지정하여 활용할 수 있게 개선되었다.
또한, 리커다인 리눅스 스탠드얼론 솔버(RecurDyn Linux Standalone Solver)를 사용할 때에도 코링크의 파이썬을 사용할 수 있게 되었다.
툴킷 기능 강화
드라이브트레인 개선
리커다인 드라이브트레인 툴킷의 GearKS로 만든 기어쌍에 대한 Mesh Stif fness를 확인할 수 있게 개선되었다. 또한 BearingKS로 만든 베어링에 대한 Rotational Resistance 기능이 추가되어, 축 방향 회전에 대한 베어링의 구름 저항을 고려한 해석을 수행할 수 있다.

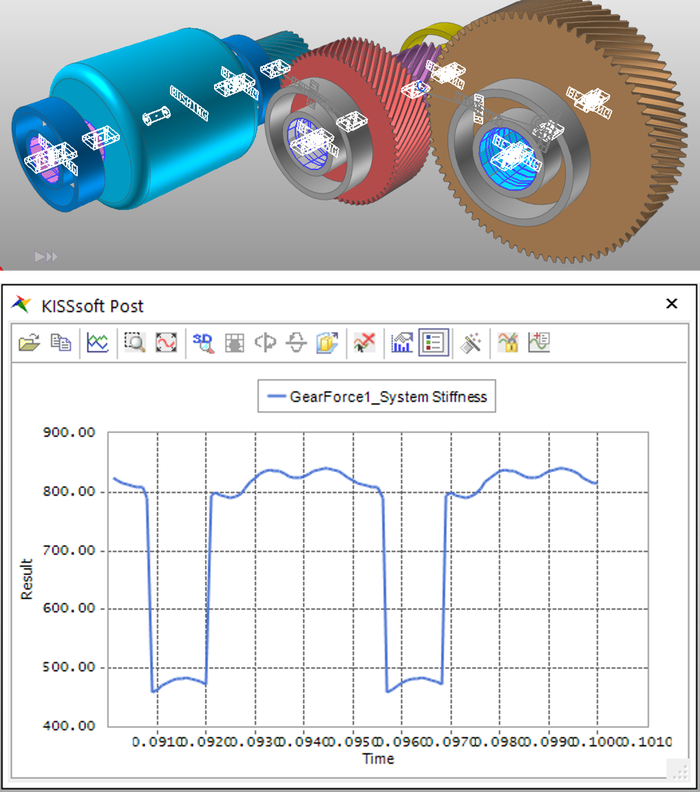

그림 8. 기어쌍에 대한 Mesh Stiffness
■ 자세한 기사 내용은 PDF로 제공됩니다.
