- 개발 및 공급 : 베리컷
- 주요 특징 : 밀링/드릴링 공구의 마모 패턴을 추적하는 히트 맵 디스플레이, 가공 장비와 직접 연결하는 CNC 머신 커넥티비티 기능, 가공 장비에서 수집한 데이터를 베리컷 시뮬레이션에 활용, 인터랙티브한 좌표계 및 모델 포지셔닝 기능 개선, 다양한 공구 데이터와 최신 CAM 버전을 지원하는 인터페이스 개선, 가공을 분석하고 자동으로 최적화하는 스마트 학습 모드 등
베리컷(Vericut)은 CNC 시뮬레이션 및 최적화 소프트웨어 베리컷의 최신 버전인 V9.5를 출시했다. 베리컷은 특정 장비나 CAM 솔루션에 종속되지 않아 독립적으로 운용할 수 있는 소프트웨어로 금속 가공, 적층 가공, 하이브리드 가공, 복합소재 적층 가공 등 다양한 CNC 가공에 적용할 수 있다. 또한, 주요 CAM 및 공구 관리 시스템과 함께 사용하기 간편하다.
베리컷은 매년 최신 가공 기술을 반영하여 소프트웨어를 업그레이드한다. 이번 V9.5 업그레이드에서는 제품의 핵심 기능을 개선하는 한편, 사용자 경험을 높이는 데에 중점을 두었다. 이를 통해 NC 프로그램 최적화를 자동화하고, 생산 효율을 높이며, 다운타임을 최소화할 수 있는 기능을 추가했다.
베리컷의 제품 총괄 담당 임원인 진 그래나타(Gene Granata)는 “공구 마모와 수명을 추적하는 히트맵 디스플레이, 실시간 CNC 장비 연결 등 혁신적인 기능을 갖춘 V9.5를 출시하게 되어 기쁘다. 이번 출시를 통해 제조 공정의 정밀도와 효율성을 높여 치열해지는 시장에서 고객사가 경쟁력을 확보할 수 있도록 돕겠다”고 밝혔다.
베리컷 9.5의 주요 업데이트

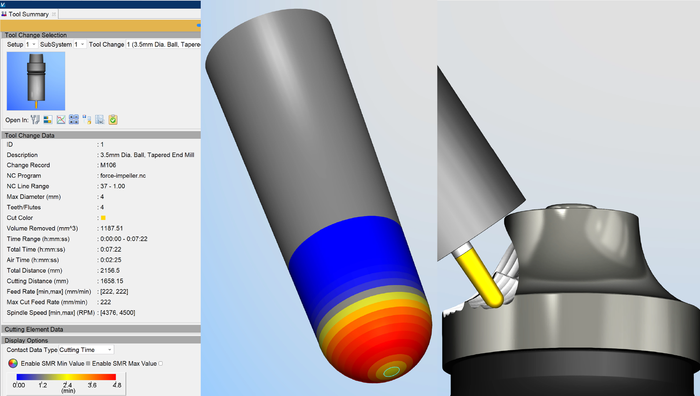

공구 사용 및 마모 추적
공구 요약 창의 히트 맵(Heat Map) 디스플레이는 밀링과 드릴링 공구의 마모 패턴을 추적하는 새로운 기능이다. 다양한 색상과 메시지로 각 공구의 사용 방식과 각 절삭이 공구에 미치는 영향을 확인할 수 있다. 공구별로 가공 시간, 소재 제거량, 이송 거리 등 공구의 사용 시간을 결정하는 다양한 요소에 대한 한계를 설정할 수 있다. 공구 수명을 추적하고 설정된 공구 마모 한계에 가까워졌을 때 알림을 받을 수 있다. 다른 소재 가공 시 특정 값을 다르게 지정할 수도 있다. 공구 교환 시점을 더욱 정확하게 예측하여 공구 재고 관리를 개선할 수 있다.
▲ 공구 사용 및 마모 추적
CNC 머신 커넥티비티
장비와 베리컷을 직접 연결하는 CNC 머신 커넥티비티(CNC Machine Connectivity) 기능으로 가공 전/중/후의 실시간 데이터를 베리컷에서 확인할 수 있다. CNC 머신 모니터링(CNC Machine Monitoring) 모듈의 새로운 기능인 포스트 체크(Post-check)는 장비에서 직접 수집한 데이터를 베리컷 시뮬레이션에 활용할 수 있도록 해 준다. 사용자는 어떤 부품을 가공할 때 문제가 발생하지 않았는지, 언제 어디서 스핀들 혹은 피드 오버라이드가 발생했는지, 가공이 중단되었는지 혹은 비상 정지 버튼이 눌렸는지 찾아낼 수 있다. 베리컷 9.5는 오쿠마(OKUMA), 지멘스 및 하이덴하인(Heidenhain) 컨트롤러를 지원한다.

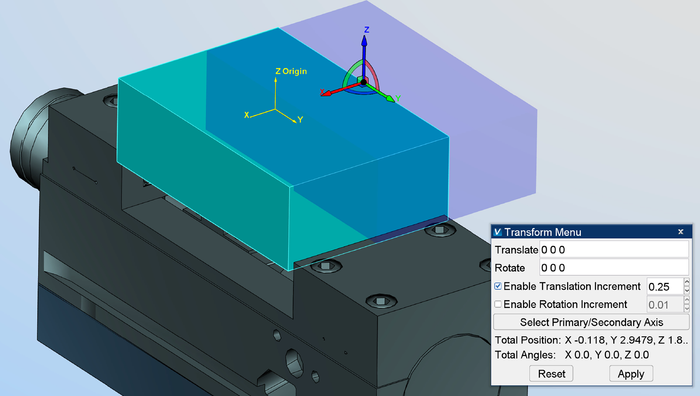

인터랙티브 CSYS 및 모델 변환
베리컷 9.5는 개선된 좌표계 기능을 선보인다. 더욱 인터랙티브한 CSYS(좌표계) 및 모델 포지셔닝 기능을 통해 좌표계를 제어/이동/변환 및 회전하거나, 이를 사용하여 구성 요소와 모델을 더 빠르고 쉽게 이동할 수 있다. 예정된 변환이 어떻게 적용될지 시각적으로 확인할 수 있다.
▲ 인터랙티브 CSYS 및 모델 변환

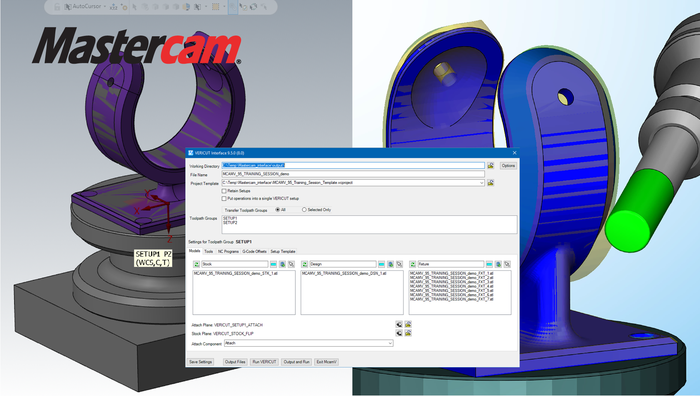

인터페이스 개선
베리컷 9.5는 최신 CAM 솔루션을 위한 인터페이스를 꾸준히 지원하며, 인터페이스 내의 선택을 최대한 자동화하는 방향으로 인터페이스를 개선해 나가고 있다. 인터페이스는 베리컷이 제공하는 최신 공구 및 툴링 기능을 최대한 활용하기 위해 다양한 종류의 시뮬레이션용 공구 데이터와 최신 CAM 버전을 지원한다.
MASTERCAM-Vericut 인터페이스와 CATIA5-to-Vericut 인터페이스에 이런 개선 사항이 처음으로 추가되었으며, 점차 더 많은 인터페이스에도 적용될 예정이다. 새로운 모습과 기능뿐 아니라 마스터캠(MASTERCAM) 소재 설정 내 정의된 치구, 소재, 디자인 정보 등을 자동으로 정의한다. 종료 및 재시작 없이 인터페이스 내에서 인터랙티브 언어 및 기타 설정을 변경할 수 있다.
▲ 인터페이스 개선

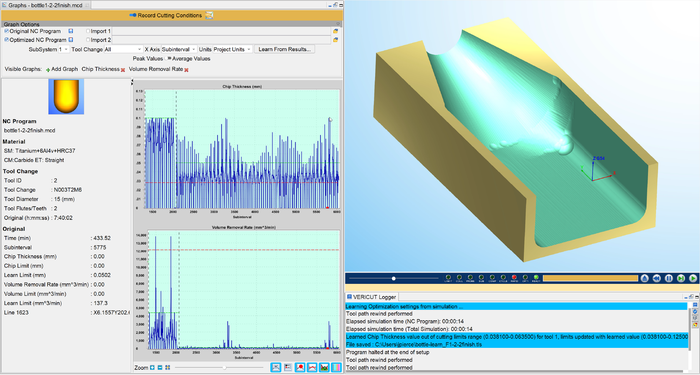

최적화를 위한 스마트 학습 모드
베리컷의 ‘학습’ 모드는 각 절삭 공구의 가공을 분석하고 자동으로 최적화하여 생산성을 향상하고 가공 시간을 단축한다. 베리컷 9.5의 개선된 학습 모드는 중복으로 사용된 공구 정보(황삭, 중삭, 정삭 등)를 확인하여 각 공구가 가공한 각각의 절삭에 대해 별도의 최적화를 진행한다.
▲ 최적화를 위한 스마트 학습 모드

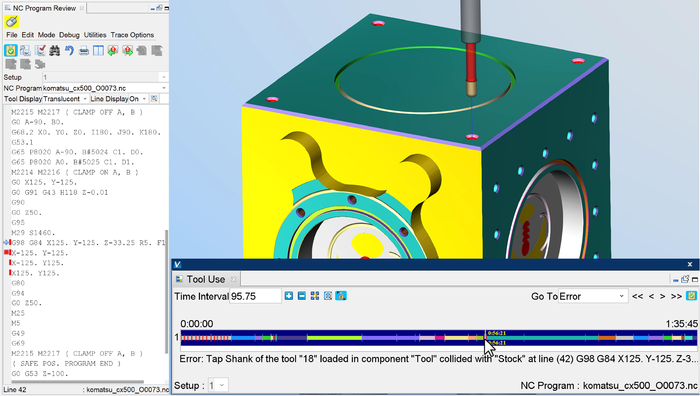

인터랙티브 시뮬레이션 타임라인
이제 공구 사용 창의 시뮬레이션 타임라인은 NC 프로그램 뷰어 및 NC 프로그램 리뷰어와 상호작용한다. 부품 하나를 완성하기 위해 필요한 NC 프로그램을 모두 가공하는데 소요된 전체 시간을 확인할 수 있고, 시뮬레이션 중 에러(빨강), 경고(주황) 및 기타 이벤트 발생 시 컬러 마커로 표기된다. 시뮬레이션 중 리뷰 모드 타임라인에 표기된 에러 마커를 직접 클릭하여 검증하고 프로그램상의 발생 위치를 정확하게 조사할 수 있다.
▲ 인터랙티브 시뮬레이션 타임라인

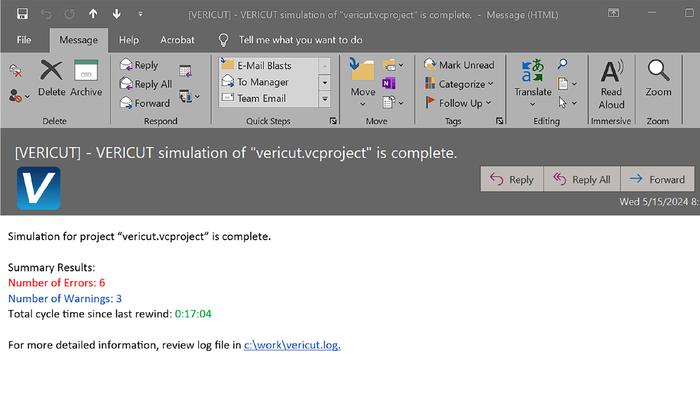

시뮬레이션 알림
V9.5의 환경설정 패널에 알림 탭이 추가되어 시뮬레이션 관련 이메일 또는 팀즈(Teams) 알림을 받도록 설정할 수 있다. 시뮬레이션 완료 시 혹은 에러, 경고 등이 발생할 경우 알림을 받을 수 있다.
▲ 시뮬레이션 알림
기타 베리컷 9.5의 새로운 기능
- 화낙(Fanuc) 컨트롤러 시뮬레이터를 베리컷의 디지털 트윈에 연동, 시뮬레이션 환경에서 실제 CNC 장비에 미치는 영향 확인. 향후 릴리스에 다른 컨트롤러 포함 예정
- 드래그 앤 드롭으로 베리컷 프로젝트 트리에 파일 요약 ZIP 파일 불러오기, 변경 사항 ZIP 파일에 저장 가능
- 5축 방전을 포함한 새로운 ‘전극’ 공구 타입을 사용하여 EDM 방전가공 장비의 EDM 방전 공정 시뮬레이션 가능
- 글로벌 공구 제조사의 권장 절삭 피드와 스피드 값을 포함한 소재 재질 카탈로그와 공구 퍼포먼스 데이터 업데이트 지속
- 가공 조건, 포스(Force) 그래프, 공구 매니저, 베리컷 프로젝트 트리의 컴포넌트 구성 등에 대한 GUI 패널 간소화
- 특정 하위 컴포넌트 제외를 위한 충돌 테이블 구성 개선
- 인터폴레이티드 터닝 구성 간소화
