주요 CAE 소프트웨어 소개
■ 개발 및 자료 제공 : 넥스트폼, 070-8796-3019, http://www.nextfoam.co.kr
최근 해석 기술 및 컴퓨팅 리소스의 발달로 복잡한 3차원 물체 주위의 유동 해석에 대한 요구가 급격하게 증가하고 있다. 격자 기반의 해석 기법들은 이러한 복잡한 물체 주위에 격자를 생성하기 위한 많은 시간과 노력, 노하우가 필요하다. 즉, 기존의 격자 기반 방식은 유동해석을 위해 숙련된 사용자는 물론, 많은 시간과 노력이 필요하기 때문에 유동해석에 대한 접근성과 활용성을 제한하는 요인이 된다.
FAMUS는 국방과학연구소가 기 보유한 무격자 기법의 유체해석 코드를 넥스트폼과 서울대 공동으로 연구 개발해 상용화한 제품이다. 이 기법은 격자의 개념을 사용하지 않고 해석점(point)만을 이용하여 수치 해석을 하는 방법으로, 볼륨 격자 개념이 필요없기 때문에 기존 격자에 비해 Computational Domain 생성이 유연하여 사용자 편의성과 작업 효율성 향상에 유리하다. 점의 연결 정보만 이용하므로 물체가 겹치거나 위치가 바뀌어도 유동 계산 영역을 다시 생성할 필요가 없고 해석점의 on/off로 처리가 가능하다. 따라서, 일반적인 유동해석 뿐만 아니라, 복잡한 형상의 3차원 물체의 전처리에 소요되는 시간을 획기적으로 줄여 해석이 가능하고, 형상의 변형/이동/충돌 등의 문제에 보다 효율적으로 대응할 수 있다.
또한 기존의 무격자 기법의 약점으로 거론되었던 보존성 문제를 해결한 Least Square Method를 채용하여 격자 기반의 해석에 준하는 해석 정확성을 확보하였다. 추가로 2000종 이상의 기체에 대한 평형 상태 물성치 테이블을 구현하여 평형/비평형 플라즈마 해석이 가능하다.
1. 주요 특징
■ 볼륨 격자 생성이 필요없는 무격자 기법을 사용한 전산유체역학 소프트웨어이다.
■ 형상 CAD를 입력, 파라미터 기반의 자동 healing과 자동 유동해석 점(point)을 생성한다.
■ 일반적인 정상/비정상 유동해석 및 변형/이동물체/충돌 해석 기능을 제공한다.
■ 해석 단계에서 사용자의 개입을 최소화할 수 있기 때문에 자동화에 유리하다.
2. 주요 기능
■ CAD를 입력 받아 공간상에 유동해석에 필요한 해석 점을 생성한다.

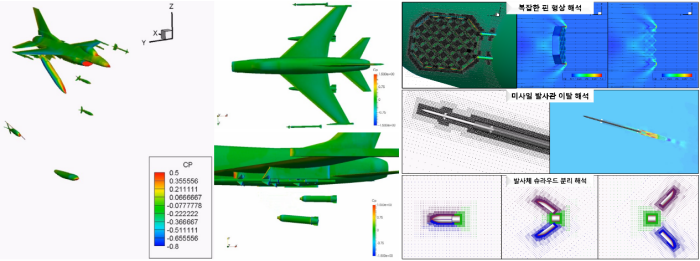

■ 복잡한 형상의 변형/이동/충돌 물체 해석에 특화되어 있다.
■ 평형/비평형 플라즈마 해석이 가능하다.
3. 도입 효과
■ CFD 초급자도 해석이 용이한 무격자 기법 및 사용자 인터페이스를 통해 유동해석의 진입 장벽을 낮추었다.
■ 복잡한 운동, 다물체간 상대운동, 물체 변형 해석이 가능하며, 이를 위한 전처리 작업 시간을 획기적으로 줄였다.
■ 신규 기능, 신규 해석 솔버 탑재 등 고객의 요구에 따른 기능 개발이 가능하다.
좀더 자세한 내용은 'CAE가이드 V1'에서 확인할 수 있습니다.
