이석종 대표님 글 공유합니다.

[다정다감] 기능 업데이트

△변경기능 : PNORI.LSP 평면노리 (노리라는 말은 일본말이니 앞으로는 경사면 또는 비탈로 씁시다)

△변경내용: pline을 선택하고 시작점과 끝점을 찍으면 에러가 나는 현상.

오류: 잘못된 리스트: 0

△설치방법 : 이 게시물의 첨부파일(djdgfun.lsp)을 다운받아서 djdg방에 덮어쓰기

클릭하면 lisp파일이 보이므로 오른쪽 마우스버튼를 눌러 [다른이름으로 링크 저장]을 선택하세요.

[다정다감] Q&A방에 오랫만에 강성덕님이 PNORI가 안된다는 글을 올려주셔서 봤더니 그동안 AutoCAD의 데이터 형식이 바뀌었더군요. polyline을 내부적으로 저장할 때 여러가지 정보들이 같이 저장되는데 예전에는 4개 걸러 좌표하나씩이었는데 최근버전(언제부터인지 모르겠습니다.)부터는 5개 건너 절점좌표가 저장되고 있습니다.

그래서 간단하게 djdgfun.lsp의 mk_vertlist함수의 해당 줄의 4를 5로만 변경했습니다.

[다정다감]은 소스가 다 공개되어있으니 여러분들도 문제가 생기면 해결하실 수 있습니다.

고치면서 생각해봤는데 보다 근본적인 해결책을 찾는 것이 좋을 것 같습니다. 오래전에 만든 기능이라 일단은 이렇게 수정해서 사용하면 될 것 같은데 언제 또 AutoCAD의 데이터포맷이 변경될지 모르니 더 좋은 방법이 있을 것 같은데요.

PNORI의 사용법은 아래의 매뉴얼 페이지를 참조하세요.

http://gumifo.org/djdg/manual/pnori.htm

[PNORI.lsp 사용 팁]

저도 정말 오랫만에 사용해본 기능인데 잘 아시겠지만 AutoCAD에서는 길이를 입력하라고 할 때 두점을 찍어주면 그 찍은 두점의 거리가 자동으로 입력됩니다.

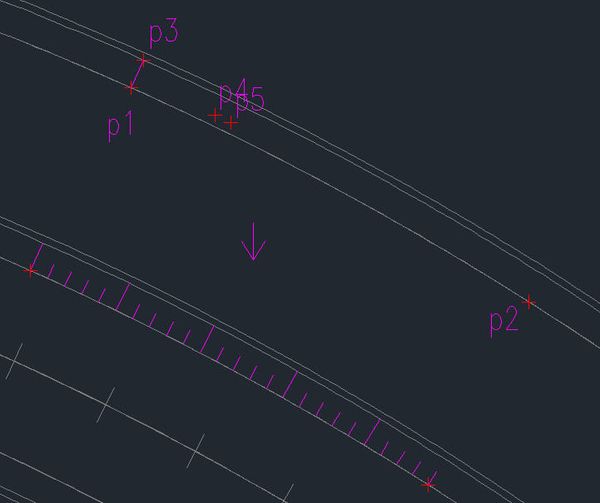

즉 경사면의 평면거리를 입력하라고 할 때 숫자를 입력해도 되지만 위 그림처럼 p1과 p3을 찍어서 경사면 평면거리를 입력하는 것이 더 편합니다.

마찬가지로 경사면선의 거리를 입력하라고 할 때도 적당히 p4와 p5를 찍어주면 경사면선의 간격을 지정하기 편합니다.

http://www.gumifo.org/zeroboard/view.php?id=djdgdown&no=24
