캐디안 2025의 유틸리티 기능 소개 Ⅰ

새로워진 캐디안 2025 살펴보기 (3)

오토캐드와 양방향으로 호환되는 국산 CAD인 캐디안(CADian)에서는 사용자의 작업 편의성을 위해서 캐디안에서 구동되는 유틸리티 기능을 새롭게 추가하였다. 이번 호부터 캐디안 2025 버전의 유틸리티 기능을 순서대로 살펴보도록 하겠다.

■ 최영석
캐디안 기술지원팀 부장으로 기술지원 업무 및 캐드 강의를 담당하고 있다.
홈페이지 | www.cadian.com
카페 | https://cafe.naver.com/ilovecadian

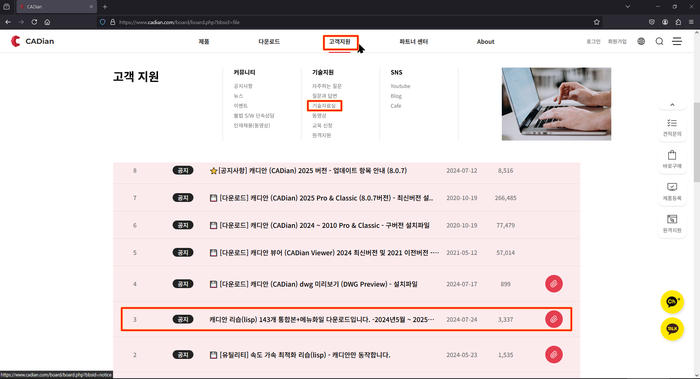

캐디안 홈페이지(www.cadian.com)에 접속한 후 고객지원 클릭 → 기술자료실을 클릭하면 기술자료가 목록으로 표시된다.

3번인 ‘캐디안 리습(lisp) 143개 통합본+메뉴화일 다운로드입니다’ 항목을 클릭하여 안내된 대로 설치하면 캐디안에서 유틸리티 기능을 이용할 수 있다.

두 점 사이의 거리를 연속으로 또는 1회씩 측정한 뒤, 간단히 거리값만 표시해 주는 기능이다.

1. 메뉴에서 캐디안 유틸 1 → 거리측정(DISTM)을 실행한다.

2. 연달아 거리 측정을 원할 경우 ‘1’을 누르고, 두 점 거리를 1회씩 나눠서 측정을 원할 경우 ‘2’를 누른다.

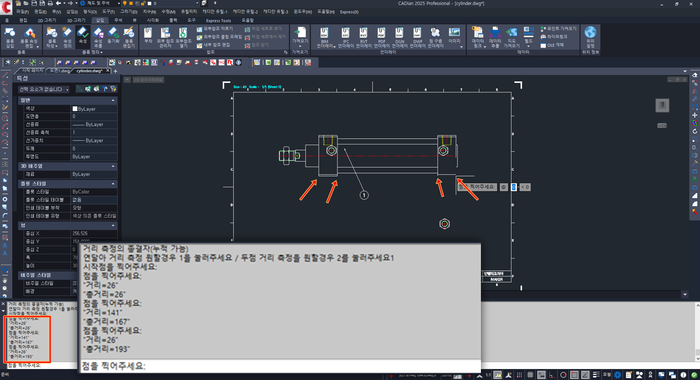

3. ‘1’을 클릭한 후 거리 측정할 지점을 연속해서 클릭하면 두 점 사이의 거리와 누적 거리를 표시해 준다.

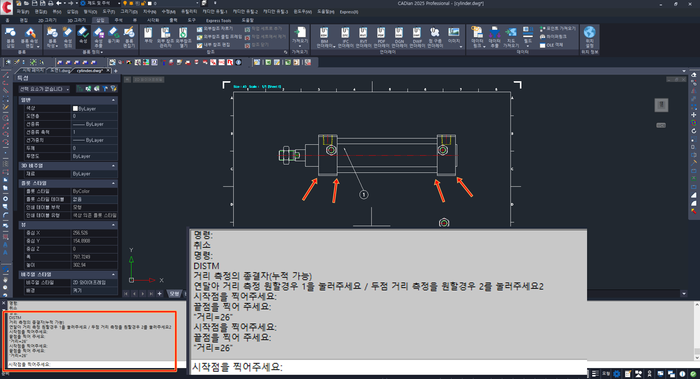

4. ‘2’를 클릭한 후 거리 측정할 지점을 두 점씩 클릭하면 두 점 사이의 거리를 순차적으로 표시해 준다.

특정한 영역의 객체를 원하는 크기로 확대(상세도)해서 표시해 주는 기능이다.

1. 메뉴에서 캐디안 유틸 1 → 상세도 작성기(DETAIL)를 실행한다.

2. 원형상세도 작성기는 ‘1’ 번, 사각형 상세도 작성기는 ‘2’ 번을 눌러준다.

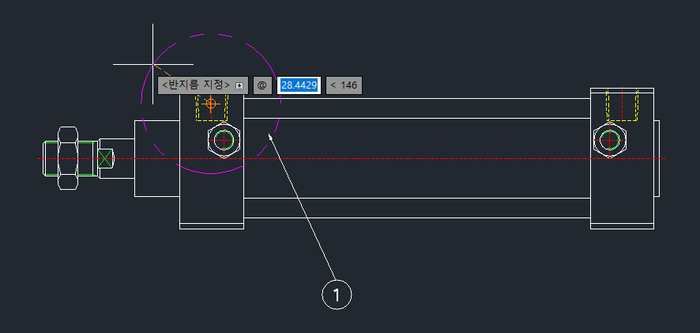

3. ‘1’을 클릭한 후 상세도를 작성할 영역을 원 형태로 지정한다.

4. 목표점을 클릭하라는 메시지가 표시되면 상세도를 작성할 위치(충분히 빈 공간)를 마우스로 지정한다.

5. 배율(3)을 입력하면 상세도 영역이 지정한 배율로 확대된다.

■ 자세한 기사 내용은 PDF로 제공됩니다.
