아레스 커맨더 2025의 멀티뷰 블록

데스크톱/모바일/클라우드를 지원하는 아레스 캐드 2025 (10)

DWG 호환 CAD인 그래버트(Graebert)의 아레스 캐드(ARES CAD)는 PC 기반의 아레스 커맨더(ARES Commander), 모바일 기반의 아레스 터치(ARES Touch), 클라우드 기반의 아레스 쿠도(ARES Kudo) 모듈로 구성되어 있다. 이 모듈은 상호 간에 동기화되므로 삼위일체형(trinity) CAD라고 불리며, 효율적이고 통합적인 작업 환경을 제공한다.

이번 호에서는 오토캐드와 호환되는 데스크톱 PC 기반의 아레스 커맨더 2025의 멀티뷰 블록(MultiView Blocks) 기능에 대해 알아보도록 하겠다.

■ 천벼리
캐디안 3D 솔루션 사업본부 대리로 기술영업 업무를 담당하고 있다.
홈페이지 | www.arescad.kr
블로그 | https://blog.naver.com/graebert
유튜브 | www.youtube.com/GraebertTV

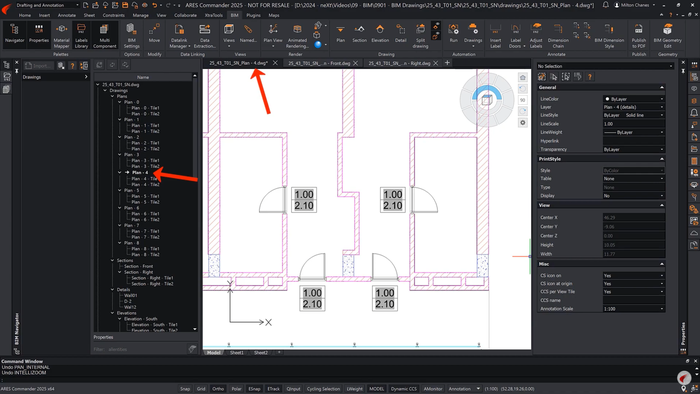

그림 1. 멀티뷰 블록

사용자는 평면도, 단면도, 입면도와 같은 다양한 도면 요소를 사용자 정의된 블록으로 변환하여 더욱 효과적으로 제어할 수 있다.

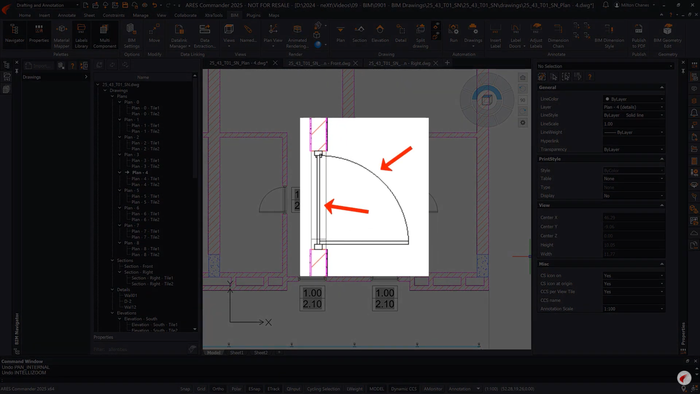

건축 도면에서는 동일한 객체라도 도면의 유형에 따라 다른 표현이 필요하다. 예를 들어, 평면도에서는 문이 열리는 방향을 나타내는 기호가 중요한 반면, 입면도에서는 창문과 관련된 정보를 정확히 전달해야 한다.

이전에 레빗 BIM 객체는 2D 기호를 포함해 아레스에서 활용 가능했지만, IFC 객체는 종종 이러한 세부 정보를 제공하지 못했다. 아레스 커맨더 2025의 멀티뷰 블록 기능천벼리은 이와 같은 문제를 해결하며, 각 도면의 표현 정확도를 높이는 동시에 방화구역 지정과 같은 특정 요구 사항을 충족할 수 있다.

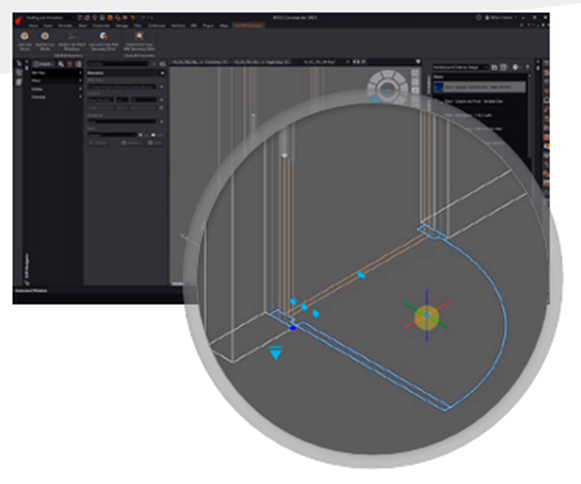

멀티뷰 블록 기능은 BIM Geometry Edit 명령을 통해 활용된다. 기본적으로 아레스 커맨더는 BIM 객체에 저장된 2D 심벌을 사용하는데, 이 심벌은 레빗에서 자주 제공되지만 IFC에서는 누락되는 경우가 많다.

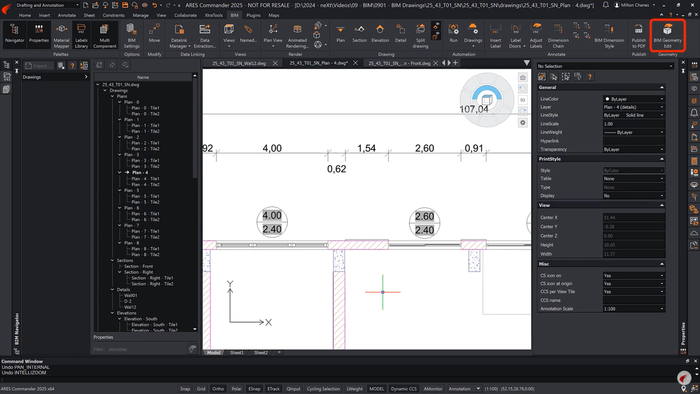

그림 2. BIM Geometry Edit
