데스크톱/모바일/클라우드를 지원하는 아레스 캐드 2025 (8)

DWG 호환 CAD인 독일 그래버트(Graebert)의 아레스 캐드(ARES CAD)는 PC 기반의 아레스 커맨더(ARES Commander), 모바일 기반의 아레스 터치(ARES Touch), 클라우드 기반의 아레스 쿠도(ARES Kudo) 모듈로 구성되어 있다. 이 모듈은 상호 간에 동기화되므로 이를 삼위일체형(Trinity) CAD라고 부른다.

이번 호에서는 오토캐드와 호환되는 데스크톱 PC 기반의 아레스 커맨더 2025(ARES Commander 2025)의 BIM 도면 상세 보기에 대해 알아보도록 하겠다.

■ 천벼리
캐디안 3D 솔루션 사업본부 대리로 기술영업 업무를 담당하고 있다.
홈페이지 | www.arescad.kr
블로그 | https://blog.naver.com/graebert
유튜브 | www.youtube.com/GraebertTV

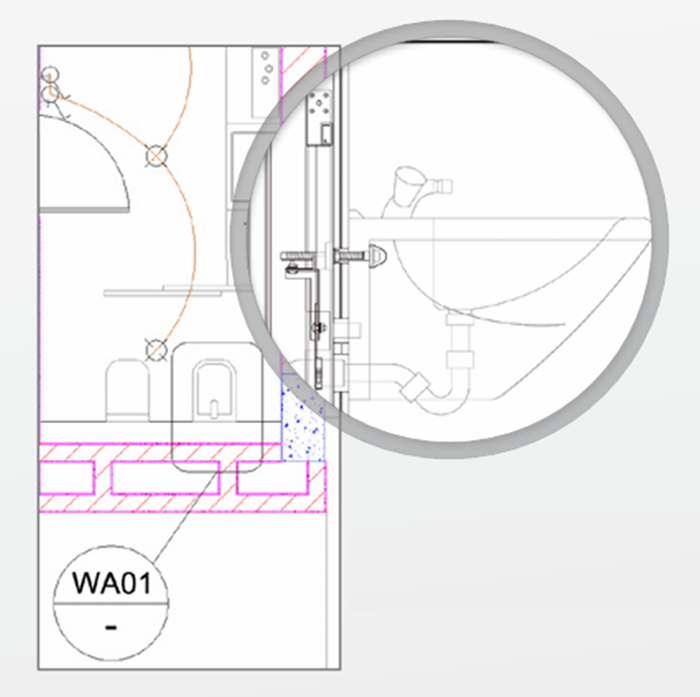

그림 1. BIM 도면의 상세 보기

BIM 도면의 상세 보기는 평면도나 단면도의 특정 영역을 확대하는 새로운 도면 유형이다.

최근 BIM 소프트웨어는 건물의 특정 구조적 측면을 보다 정확하게 시각화할 수 있는 새로운 도면 유형인 ‘상세 보기(Detail)’ 기능을 도입했다. 이 기능은 복잡한 벽 연결이나 지붕과 벽의 교차점 등 건물의 중요한 부분을 확대하여 명확히 보여줌으로써 구조적 안정성과 설계 정확도를 높이는데 기여한다. 평면도(Plan)나 단면도(Section)의 특정 영역을 확대하여 세부사항을 표출함으로써, 사용자들은 더욱 심도 있는 건물 분석이 가능하다.

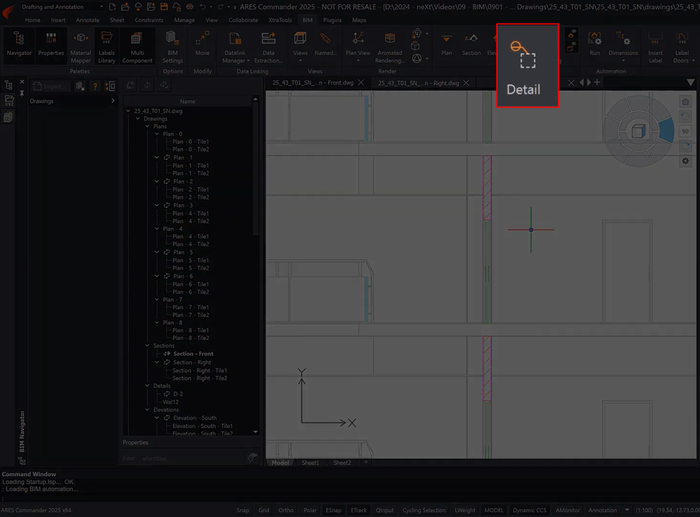

그림 2. Detail 기능

상세 보기를 생성하기 위해 새로 개선된 ‘BIMSECTION’ 명령을 사용하여 특정 관심 영역을 선택할 수 있다. 리본 메뉴에 위치한 상세 도면 기능을 통해 이 도면의 생성 과정을 더욱 손쉽게 확인할 수 있으며, 해당 도면은 참조 축척을 설정하도록 하여 확대 비율에 따라 원하는 부분만 정밀하게 표현할 수 있다. 이렇게 생성된 도면은 BIM 내비게이터의 상세 단면 섹션에서 찾아볼 수 있다.

이후, CAD 기능을 통해 해당 영역의 상세 정보를 추가하여 건축 설계에서 중요한 디테일 요소를 명확히 나타낼 수 있다. 새로운 상세 보기 유형은 평면도, 단면도 및 입면도에 모두 적용 가능하여, 건축 설계 및 시공 과정에서 전체적인 건물 이해도와 효율을 높여주는 핵심 도구가 될 것이다.

이번 BIM 최신 릴리스의 상세 보기 기능은 설계자와 시공자가 구조적으로 중요한 부분에 집중하고, 복잡한 세부사항을 보다 직관적으로 이해하는데 큰 도움을 줄 것이다.

리본에서 찾을 수 있는 새로운 상세 도면 기능을 살펴보겠다. ‘Detail’ 아이콘을 클릭하여 사용한다. 원본 도면의 특정 부분이 확대된 추가 도면을 만들 수 있다.

■ 자세한 기사 내용은 PDF로 제공됩니다.
