데이터 링크

독일 그래버트(Graebert)의 아레스 캐드(ARES CAD)는 PC 기반의 아레스 커맨더(ARES Commander), 모바일 캐드 및 뷰어인 아레스 터치(ARES Touch), 클라우드 기반의 아레스 쿠도(ARES Kudo)로 구성되어 있다.

이번 호에서는 오토캐드와 호환되는 데스크톱 PC 기반의 아레스 커맨더 2023 버전에서 데이터 링크(DataLink)를 작성하고 관리하는 방법에 대해 알아보도록 하자.

■ 천벼리
인텔리코리아 3D 솔루션 사업본부 대리로 기술영업 업무를 담당하고 있다.
이메일 | ares@cadian.com
홈페이지 | http://www.arescad.kr
블로그 | https://blog.naver.com/graebert
유튜브 | http://www.youtube.com/GraebertTV

데이터 링크 관리자

DataLink 명령은 데이터 링크 작성, 편집, 관리에 필요한 모든 도구를 그룹화한 데이터 링크 관리자를 표시한다.

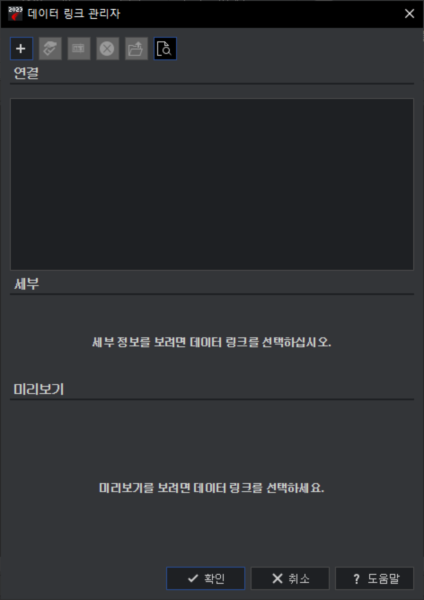

그림 1. 데이터 링크 관리자 대화상자

외부 파일에 대한 데이터 링크를 설정하는 방법

1) 명령창에 DataLink를 입력하거나, 리본 메뉴에서 삽입 → 데이터 추출 및 연결 → 데이터 링크를 클릭한다.

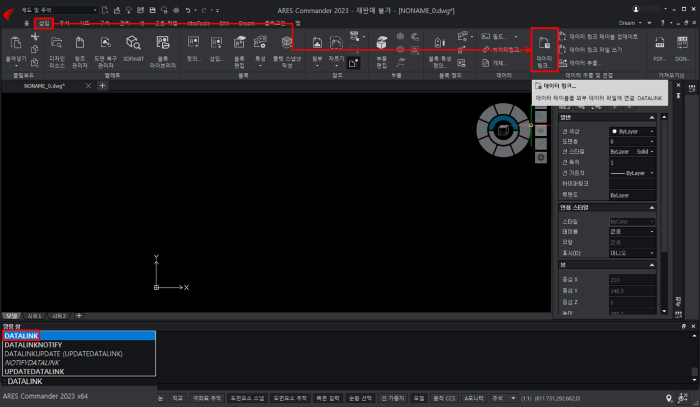

그림 2. Datalinks 기능 실행

2) 데이터 링크 관리자 대화 상자에서 을 클릭한다.

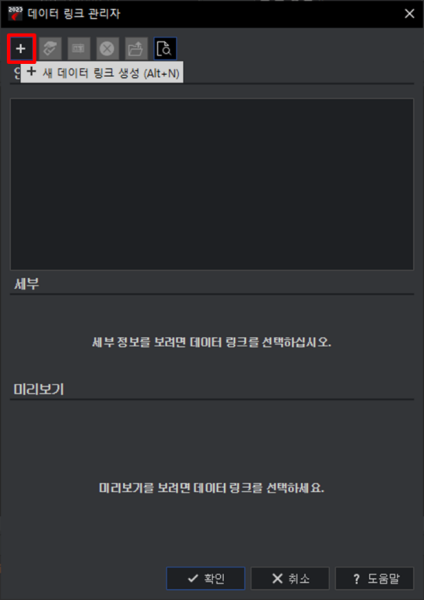

그림 3. 데이터 링크 관리자 대화상자

3) 데이터 링크의 이름을 입력하고 Enter 키를 누른다.

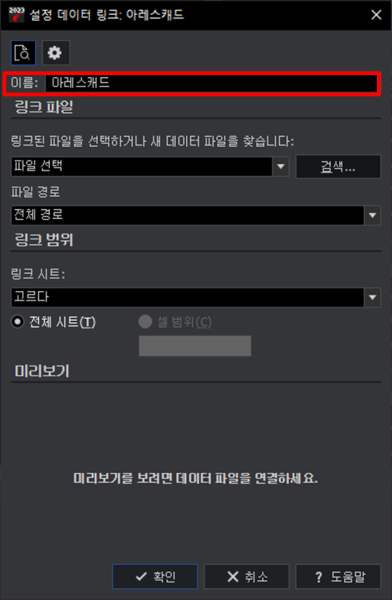

그림 4. 데이터링크 이름 작성

4) 데이터 링크 설정 대화상자에서 ‘검색’을 클릭하고 연결할 파일을 지정한다.

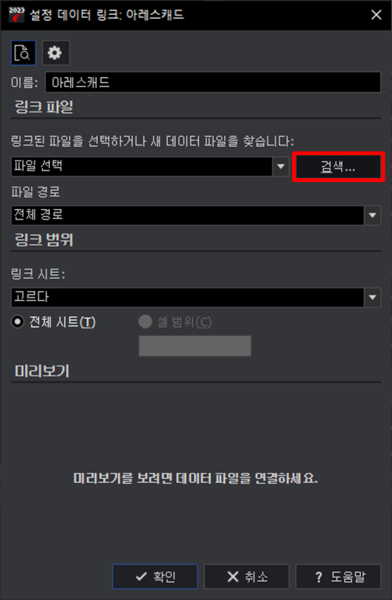

그림 5. 링크된 파일 선택 및 새 데이터 파일 찾기
