어셈블리 Ⅰ
탑솔리드(TopSolid)는 CAD/CAM/ERP 통합 솔루션으로 최신 버전인 탑솔리드7에서는 설계, 해석, 제조에 필요한 다양한 새 기능을 제공한다. 이번 호에서는 탑솔리드의 어셈블리 파일 생성, 조립 및 위치구속 기능을 살펴보도록 한다.
■ 이상엽 : 솔라테크 기술지원팀의 대리로 교재 및 교육, 기술지원 업무를 담당하고 있다.
E-mail | solartech@cadcam1.co.kr
홈페이지 | http://topsolid7.co.kr
어셈블리 소개 및 어셈블리 문서 생성

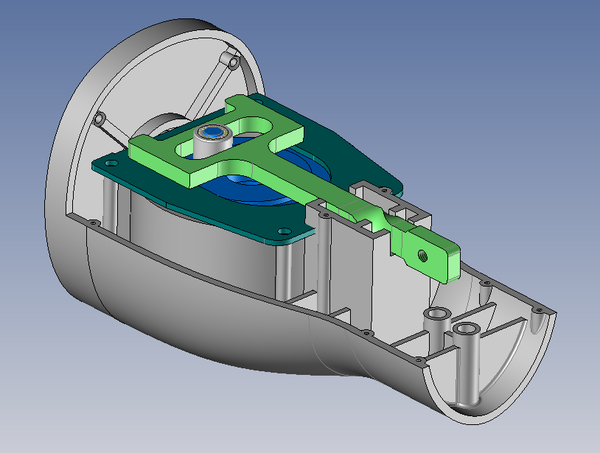

탑솔리드7(TopSolid7)은 사용자가 직관적이고 쉽게 부품을 조립할 수 있도록 하는 기능을 제공한다.
상향식(Bottom-up)과 하향식(Topdown) 조립 방식 모두를 지원하며, 사용자는 필요에 따라 이 두 가지 방법을 병행하여 사용할 수 있다. 특히 In-place 부품은 다른 근접 부품과 연관하여 필요한 형상을 모델링할 수 있도록 하여 설계자의 편의를 돕는다.
먼저, 어셈블리를 하기 위해 어셈블리 문서를 생성해야 한다.
어셈블리 문서 생성

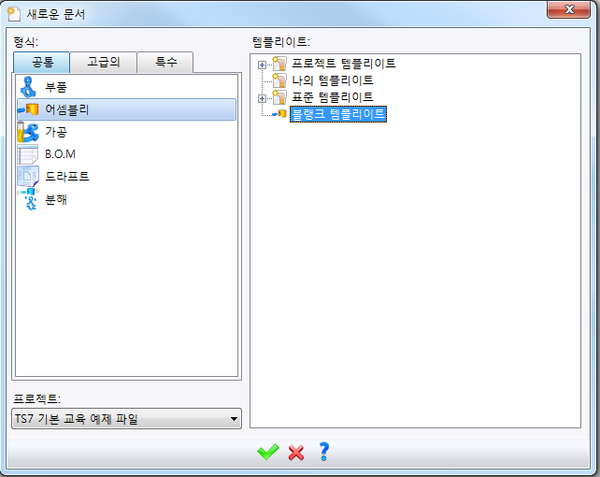

새문서를 클릭하여‘ 공통’ 탭의‘ 어셈블리’를 선택하고, 템플리이트는 블랭크 템플리이트를 선택하여 확인한다.
프로젝트 트리에 어셈블리 문서가 생성된 것을 확인할 수 있으며, 문서 이름은 변경할 수 있다.

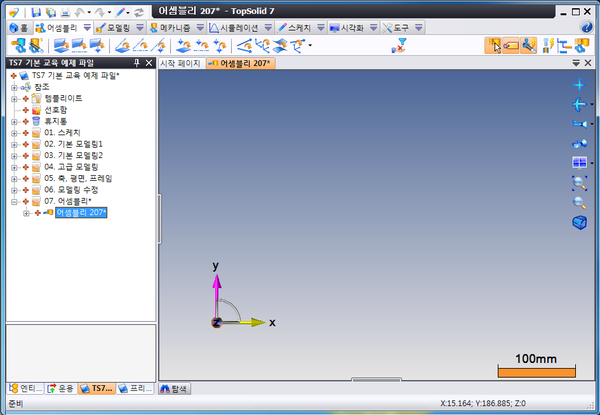

어셈블리 문서의 화면 구성은 그림과 같다. 툴바에 어셈블리와 관련된 탭이 있음을 확인할 수 있다.
부품 포함과 위치 구속
부품 포함 방법 2가지
어셈블리 문서에 부품 포함시키는 방법은 2가지가 있다.

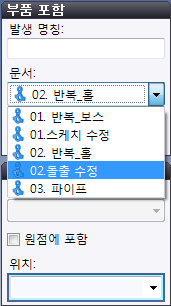

첫 번째 방법은 어셈블리 탭의 포함 아이콘을 실행하는 것이다. 포함할 부품 문서는 반드시 미리 열어야 한다. 문서 항목에서 원하는 부품을 선택하고 확인한다.
